【新材料*细分行业解读5】先进封装:后摩尔时代的核心增长引擎
一、半导体先进封装技术概述
1.1 先进封装的定义与技术边界

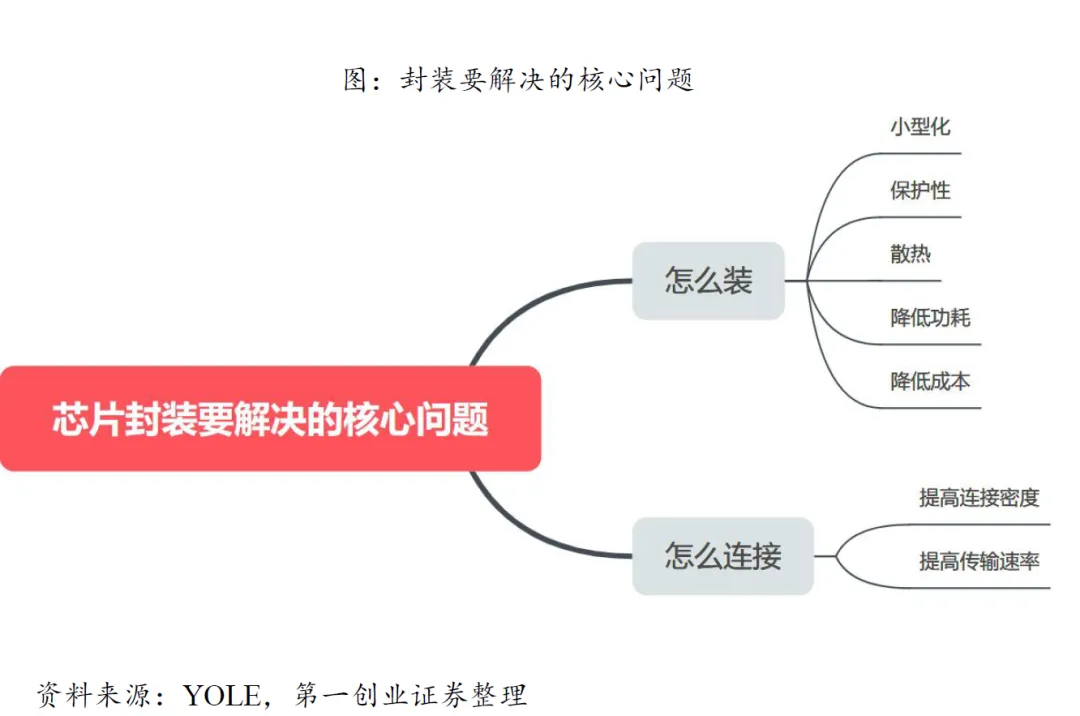

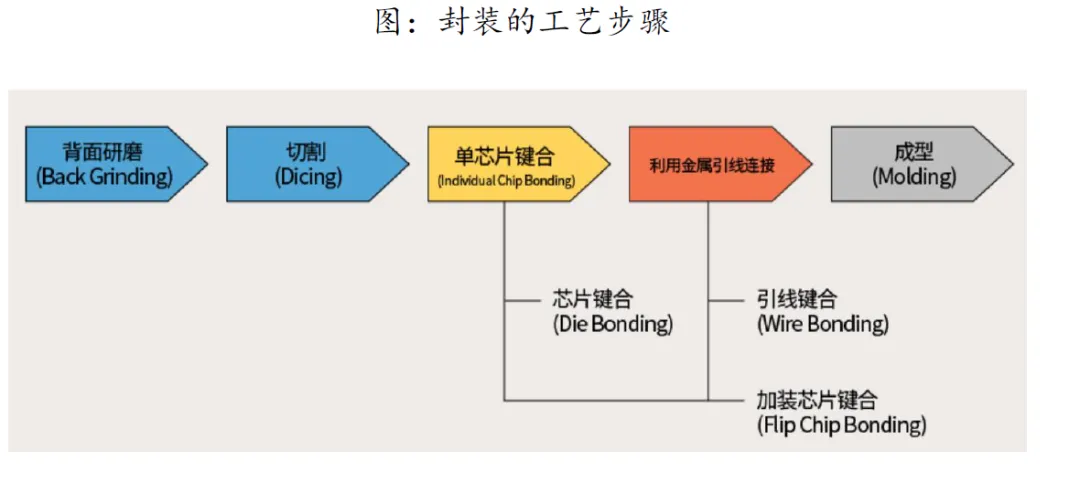

半导体先进封装通过高密度集成、三维堆叠、系统级整合等技术，实现芯片性能提升、体积缩小与功耗降低，是后摩尔时代突破制程微缩瓶颈的核心路径。与传统封装相比，其核心优势在于通过异构集成打破“存储墙”“面积墙”限制，支撑AI算力、高性能计算等高端场景需求。半导体封装，是一种用于容纳、包覆一个或多个半导体器件或集成电路的载体/外壳，外壳的材料可以是金属、塑料、玻璃、或者是陶瓷。封装的的功能可以拆解为机械保护、电气连接、散热、机械连接四大维度。封装的工艺步骤包含了背面研磨、切割、单芯片键合、引线连接、成型等。
从技术本质看，先进封装对应先进晶圆制程，指将不同系统集成于同一封装以提升效率，通常采用倒装形式，通过焊球实现芯片间互连。其核心特征体现在凸块、倒装、晶圆级封装和再分布层技术四大要素，具备其一即可称为先进封装。凸块为芯片提供电气互连接口，倒装通过焊球缩短互连距离，晶圆级封装实现整体封装，再分布层技术则重排芯片I/O端口。1.2 先进封装与传统封装的本质区别

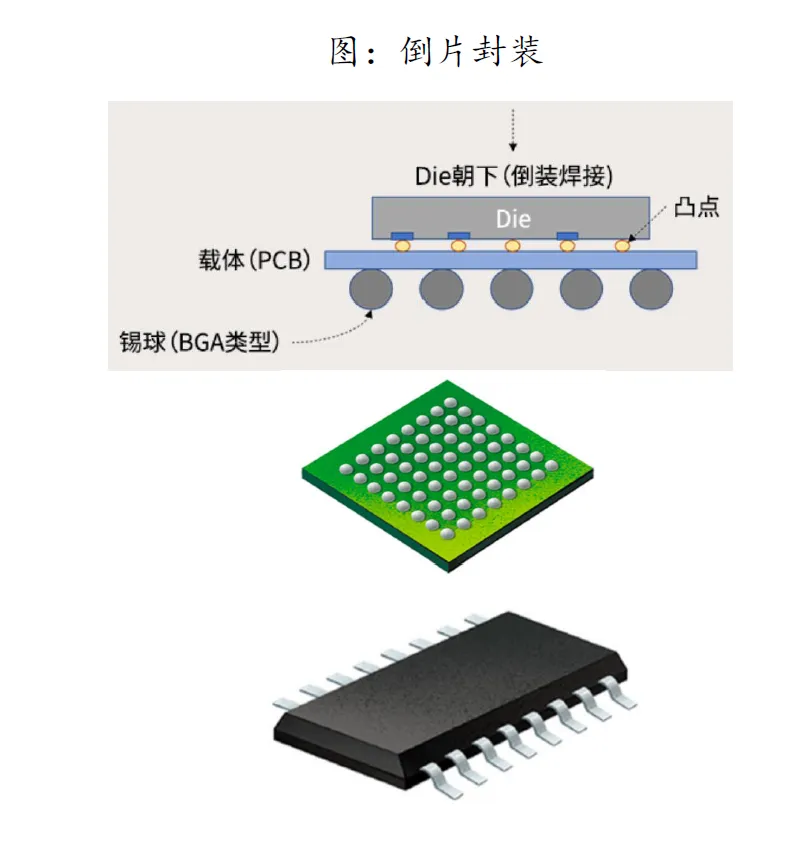

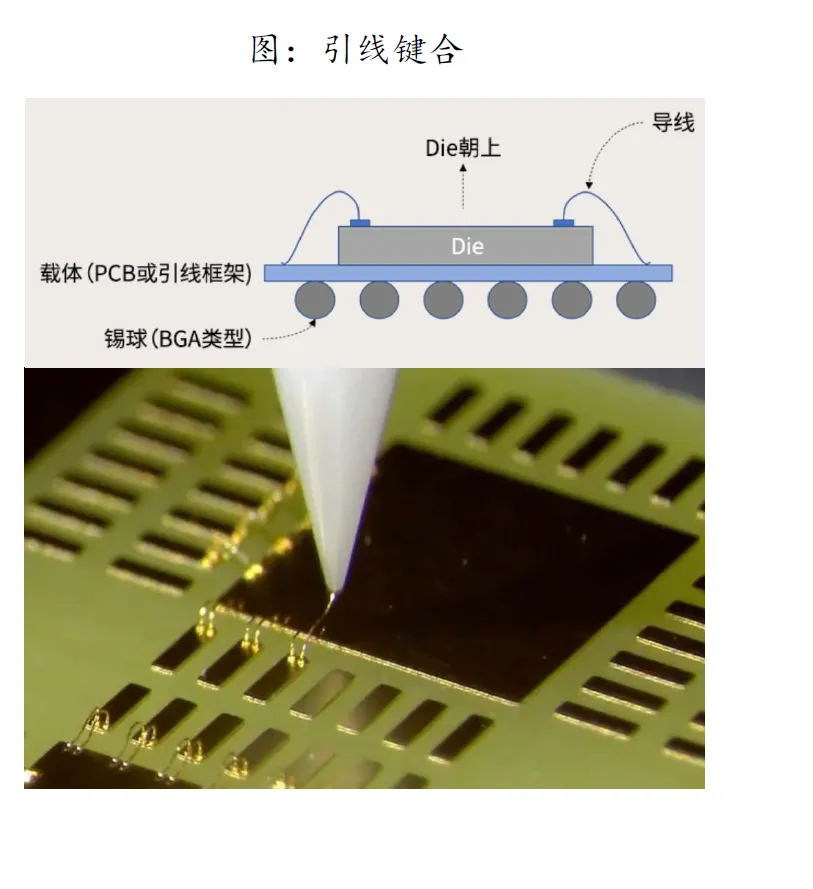

两者核心差异在于电连接方式：传统封装依赖细引线连接，速度缓慢；先进封装省去引线，采用凸块或中间层实现高速传输。结构上，传统封装为2D平面结构，依赖引线键合；先进封装支持2.5D/3D多芯异构集成，实现芯片高速互联。性能上，倒装芯片较引线键合互连路径缩短80%，信号延迟达皮秒级，扇出型封装I/O密度超1000个。技术演进历经直插型、表面贴装，现已进入三维堆叠和异构集成阶段，2.5D/3D封装成为AI芯片核心方案。1.3 先进封装在产业链中的战略地位
先进封装在半导体产业链价值占比已从2019年不足15%升至2024年的32.6%，成为后摩尔时代延续性能提升的关键。Chiplet技术可将高端芯片良率从26%提升至89%，成本降低40%，为AI、5G、汽车电子等领域提供核心支撑，处于晶圆制造与终端应用间承上启下的关键环节。二、先进封装技术分类体系

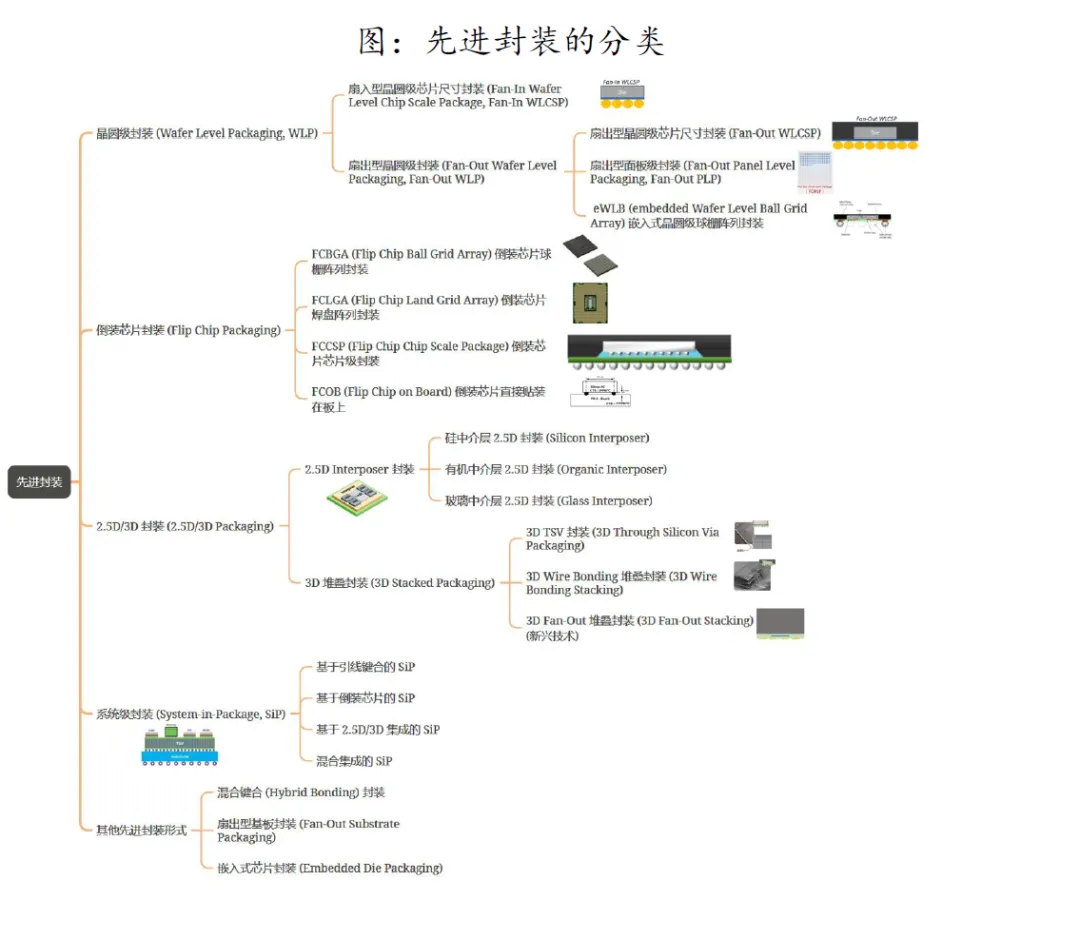

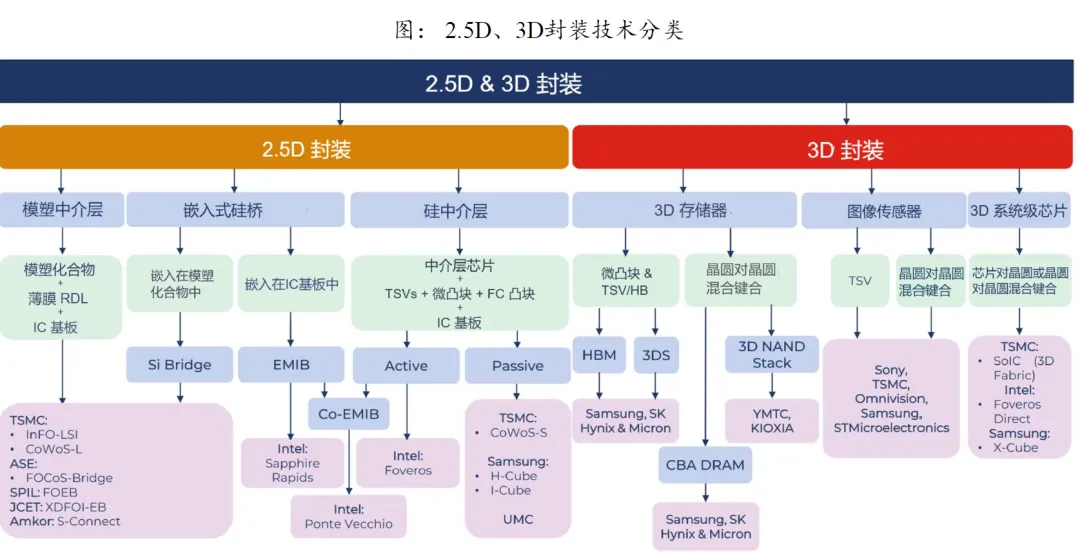

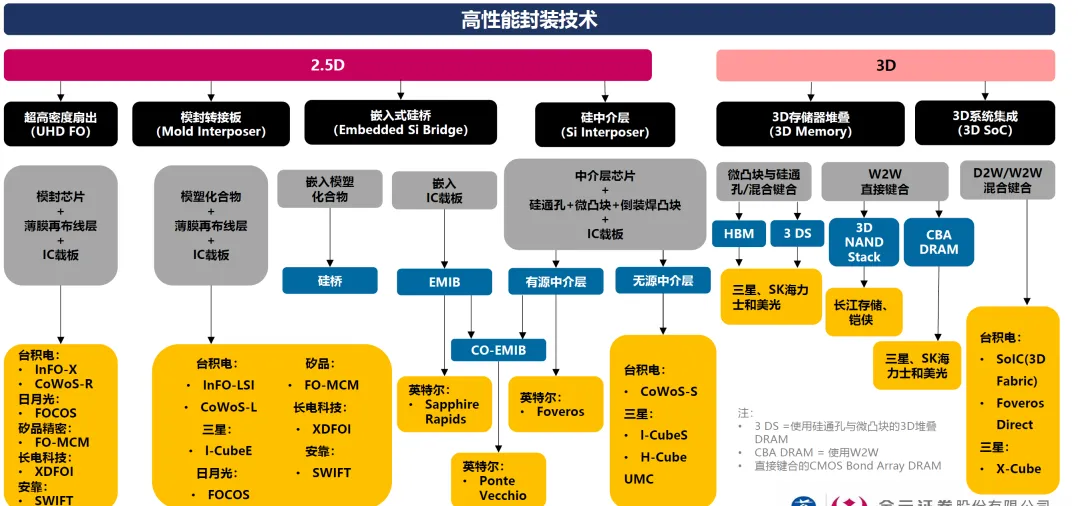

按技术演进路径，先进封装从二维向三维拓展，呈现“平面集成→立体堆叠→异构融合”趋势。2D封装以FOWLP、InFO为代表，芯片并排排列；2.5D封装通过中介层互连，代表技术有台积电CoWoS、英特尔EMIB；3D封装依托TSV技术垂直堆叠，典型应用为HBM内存、3D Cache。技术类型 | 核心工艺 | 代表企业/技术 | 主要应用 |
2.5D封装 | 中介层互连（硅/玻璃/有机） | 台积电CoWoS、英特尔EMIB | AI芯片、HBM内存 |
3D封装 | TSV、混合键合（Cu-Cu） | 台积电SoIC、三星X-Cube | HBM、高端处理器 |
Chiplet | 芯粒拆分与高速互连 | AMD EPYC、长电XDFOI® | 数据中心、智能驾驶 |

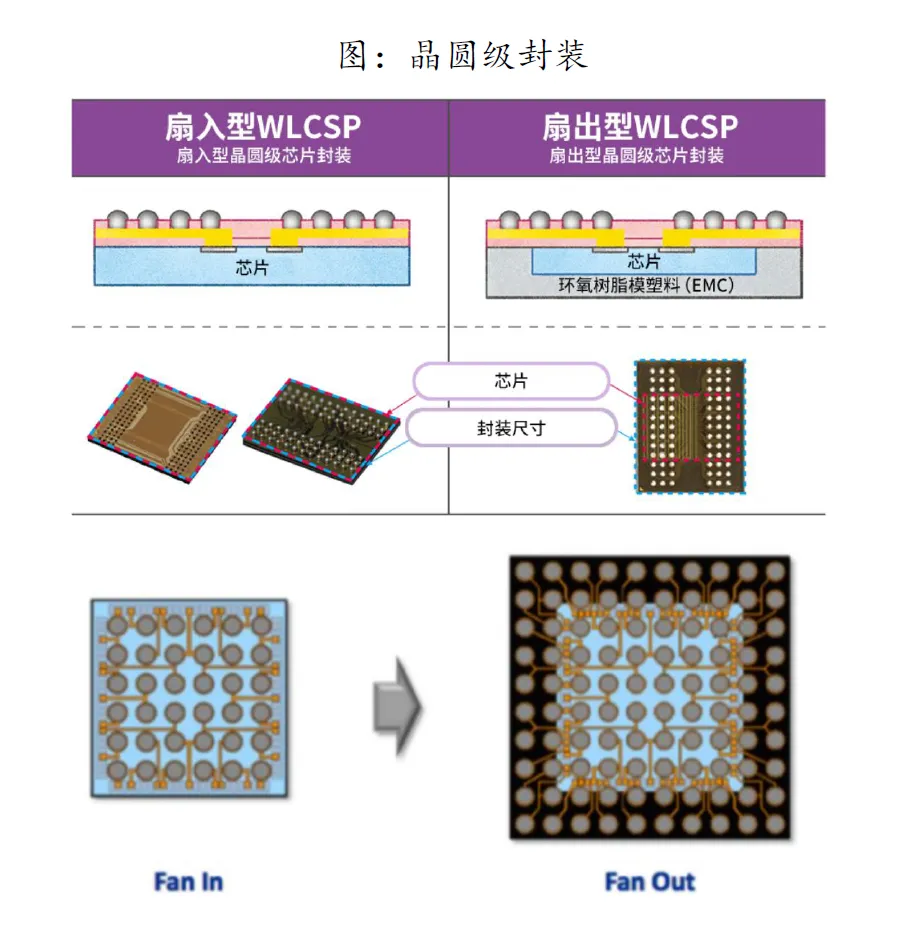

晶圆级封装 | 扇入/扇出型RDL | 日月光FOWLP、台积电InFO | 传感器、移动芯片 |
倒装芯片封装互连距离短、热性能优，适用于高端处理器；Chiplet拆分复杂芯片为芯粒，降低成本并提升良率。三、先进封装工艺流程详解
核心工艺流程包括晶圆预处理、互连、再布线、三维集成及后道工艺。AI芯片堆叠需将晶圆减薄至30-100μm，采用“机械磨削+化学抛光”工艺，满足严苛精度要求。互连工艺通过凸块制作、倒装键合和底部填充实现高密度连接，凸点间距可缩小至40μm以下。再布线技术通过光刻、电镀实现I/O重分布，扇出型封装布线密度达2μm线宽/间距。三维集成依赖TSV垂直穿孔和晶圆键合技术，实现原子级连接。关键设备方面，减薄机、划片机、键合机、电镀设备等技术门槛极高，全球市场被日美企业主导，国内企业逐步突破。四、先进封装市场规模与增长趋势

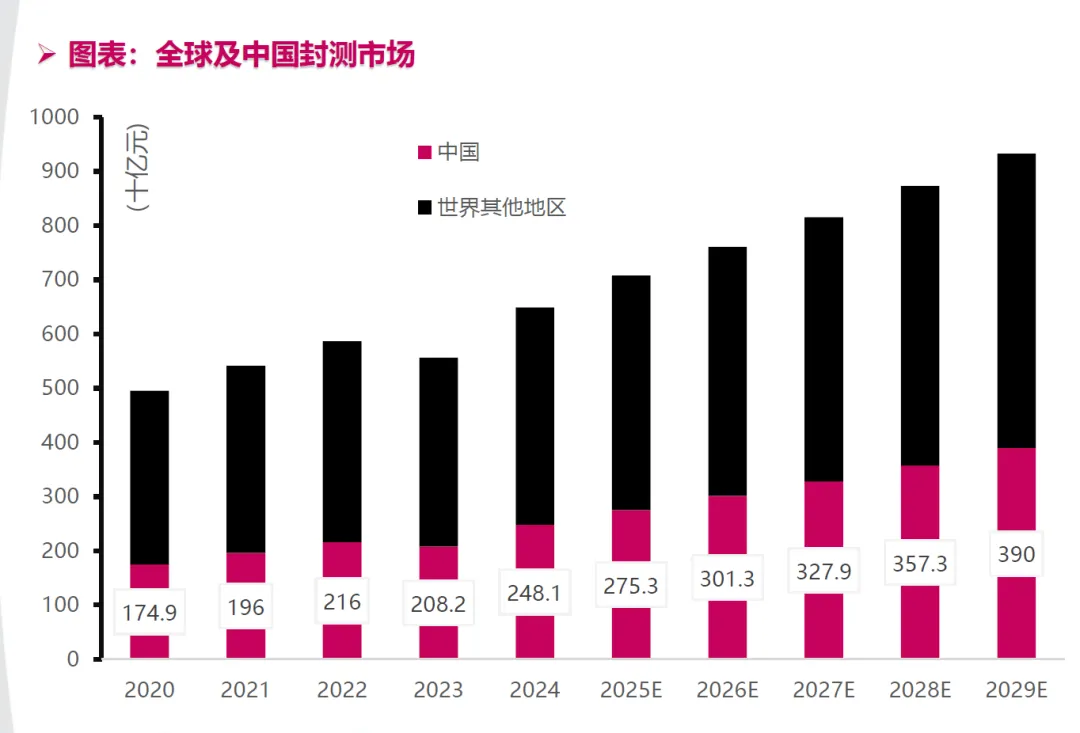

全球先进封装市场高速增长，2025年规模达519亿美元，2026年预计增至569亿美元，2031年有望突破千亿美元。2.5D/3D封装为增长最快细分领域，受AI算力驱动，Chiplet市场2025年规模预计突破280亿美元，同比增长超35%。亚太地区占主导地位，2024年市场份额超63%。中国市场增速领先全球，2023年规模580亿元，预计2030年突破2000亿元，年复合增长率超18%。2.5D/3D封装占比逐步提升，长三角、粤港澳大湾区形成产业集群。AI/HPC占先进封装需求35%，汽车电子车规级封装需求年均增长18%，政策与需求双重驱动市场扩张。五、先进封装产业链分析
产业链呈金字塔结构，上游材料设备占成本60%，封装基板占材料成本40%，市场集中度高。中游制造分为IDM、代工厂商和OSAT三类，台积电凭借CoWoS技术垄断全球高端市场62%份额，国内长电科技、通富微电、华天科技进入全球前十，合计占国内75%份额。上游材料方面，电镀液、临时键合胶、PSPI光刻胶需求激增，飞凯材料、华海诚科等国内企业实现突破。设备领域，国内华海清科、盛美上海、中微公司在CMP、电镀、刻蚀设备领域逐步打破国外垄断。下游覆盖AI/HPC、存储器、汽车电子等多元场景，需求持续旺盛。六、主要企业竞争格局
国际巨头主导高端市场：台积电CoWoS月产能2025年达7.5万片，客户涵盖英伟达、AMD；三星聚焦存储封装，重启美国70亿美元工厂；英特尔凭借EMIB技术切入高性能计算领域。国内企业快速崛起：长电科技实现4nm Chiplet量产，HBM3良率达90%；通富微电与AMD深度绑定，7nm Chiplet年产能12万片；华天科技在存储封装领域优势显著，混合键合良率超95%。国内企业加速扩产，2025年先进封装产能预计增长40%。七、技术发展路径与未来方向

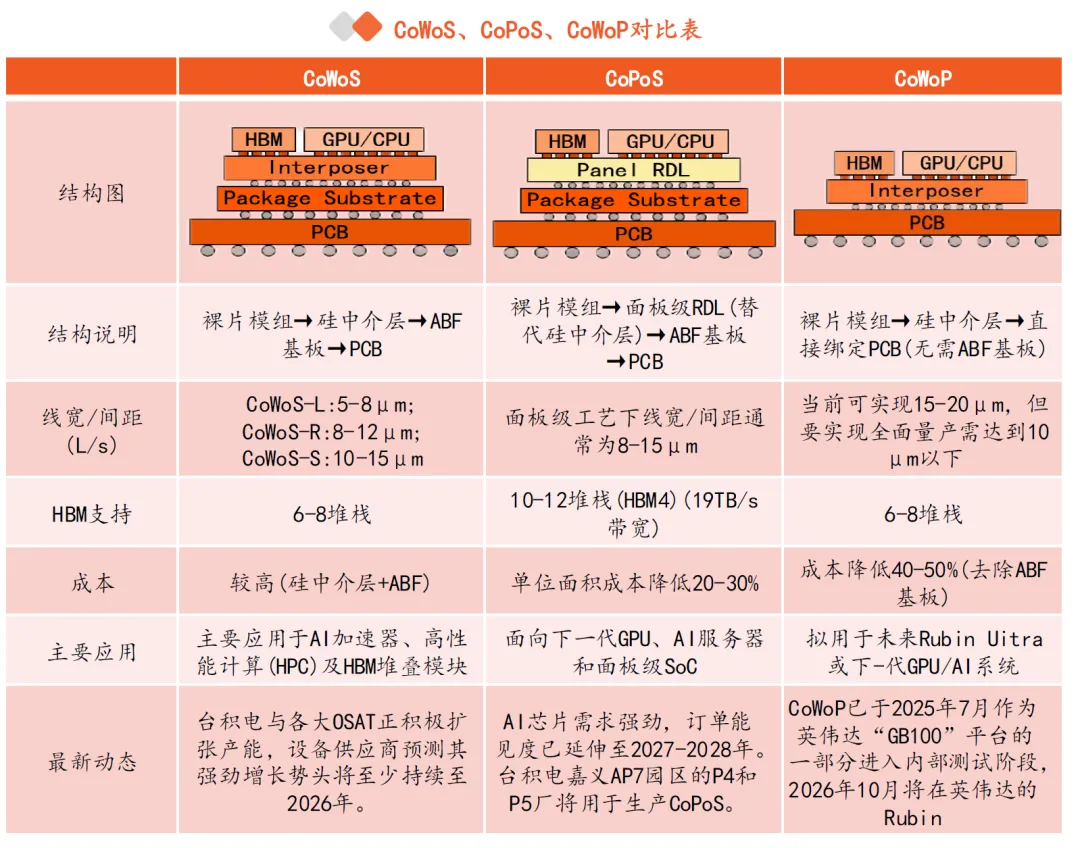

技术演进从传统封装逐步迈向2.5D/3D集成和Chiplet异构融合。CoWoS技术迭代至第六代，台积电计划2027年量产更高性能方案，供需缺口持续至2027年。玻璃基板凭借优异性能成为下一代核心材料，2025年国内实现技术突破，未来5年渗透率预计超50%。陶瓷基板在功率器件领域需求旺盛，全球市场2027年预计突破100亿美元，国内富乐华实现国产替代。Chiplet技术应用场景持续拓展，2030年智能驾驶芯片渗透率预计达45%，产业链生态逐步完善。八、设备与材料上市公司分析
设备领域，国外应用材料、泛林集团垄断高端市场，国内华海清科CMP设备进入主流晶圆厂，盛美上海电镀设备全球领先，中微公司TSV刻蚀机实现量产。材料领域，深南电路、兴森科技突破ABF载板技术，华海诚科通过GMC认证，沃格光电掌握玻璃基板TGV技术。环节 | 国际主导者 | 国内代表企业 | 国产化水平 |
EDA工具 | Cadence, Synopsys | 华大九天、概伦电子 | 初步可用，3D-IC功能待完善 |
材料 | 应用材料、日立化成、泛林集团、汉高、杜邦 | 华海诚科、宏昌电子、深南电路、兴森科技、沃格光电、戈碧伽、联瑞新材 | 低端替代，高端仍依赖进口 |
设备 | Applied Materials, Tokyo Electron | 拓荆科技、中微公司、北方华创、盛美上海等 | 关键设备进入产线，整体国产化率<20% |
封测代工 | TSMC（CoWoS）、Intel（Foveros） | 长电科技（XDFOI）、通富微电 | 已具全球竞争力，市占率前三 |
芯片设计 | NVIDIA、AMD、Apple | 海思、寒武纪、壁仞科技 | Chiplet架构布局中 |
整体来看，先进封装成为后摩尔时代核心增长引擎，国内企业在技术突破和国产替代上持续发力，伴随AI、汽车电子需求爆发，产业链上下游企业迎来广阔机遇，设备材料领域的国产替代将成为核心投资主线。注：部分资料参考金元证券、第一创业、招商证券相关行业研究报告。
