———— 锻 造 ————

提到锻造，你脑海里是传统铁匠挥锤打铁的烟火气，还是现代工厂机械臂精准作业的科技感？作为装备制造业的“工业之基”，锻造工艺承载着从基础零件到大国重器的成型使命——小到汽车连杆、螺栓，大到航空发动机涡轮盘、风电主轴，核心承力部件几乎都离不开锻造技术的支撑。本文将帮你穿透“打铁”的表层认知，系统拆解锻造工艺的核心逻辑、全流程要点、技术分类与行业实战案例，更带你看清智能时代锻造行业的进化方向。

进入正文前，先抛3个行业核心问题帮你聚焦重点：

为什么高端装备的核心零件非锻造不可？

自由锻、模锻、温锻该怎么选才不踩坑？

智能锻造凭什么能让产能翻倍、合格率稳定在99%以上？

带着这些疑问，我们开启今天的锻造深度解析。（全文约7千字）

—————— Puroad谱路达供应链——————

打破认知误区，读懂锻造的核心价值

在大众认知里，锻造总跟“重体力、低精度”挂钩，但事实恰恰相反——现代锻造是融合材料科学、力学原理与智能控制的高端制造技术，更是保障装备长期可靠运行的关键环节。这一部分，我们通过3类核心提问，帮你重新认识锻造的核心价值。

1. 锻造不是“蛮力活”，而是高端制造的“刚需工艺”

“提到锻造，你只想到老铁匠敲敲打打？其实它藏着大国重器的核心密码！” 很多人把锻造等同于“打铁”，却忽略了关键一点：锻造的核心价值是通过金属塑性变形优化内部组织，让零件的强韧性、抗疲劳性和使用寿命大幅提升。比如普通铸造零件的抗拉强度通常在500MPa左右，而经过锻压的45号钢零件，抗拉强度能提升30%以上，达到650MPa以上，完全能满足核心承力需求。

更颠覆认知的是，90%的高端装备核心零件都依赖锻造工艺。以航空发动机钛合金叶片为例，它要承受1500℃以上高温和巨大离心力，若用铸造工艺，内部易产生缩孔、夹杂等缺陷，根本无法保障飞行安全；而通过等温锻造成型的叶片，不仅组织均匀致密，还能精准控制晶粒尺寸，确保极端工况下的可靠性。再看风电主轴，单根重量可达几十吨，若用焊接工艺，焊缝处就是天然的应力集中点，容易断裂；而自由锻成型的主轴，材料流线连续完整，抗冲击载荷能力大幅提升，能支撑风电设备稳定运行20年以上。

“锻造和铸造的区别，很多工程师都搞混？一篇文章帮你分清！” 这是行业内的常见误区，两者的核心差异集中在“成型原理”和“材料组织”：铸造是把金属熔化后注入模具冷却成型，内部容易出现气孔、缩松等缺陷；锻造则是在金属固态下施加压力使其塑性变形，能闭合内部缩孔、细化晶粒，形成连续的材料流线。用通俗的话讲：铸造像用液态水泥浇筑成型，容易留空隙；锻造像用橡皮泥揉捏塑形，结构更致密。

为了更清晰地区分两者，我们整理了核心参数对比表：

2. 采购锻造零件总踩坑？关键在这3个选择逻辑

“采购锻造零件总踩坑？你是不是忽略了这3个关键参数！” 对企业采购和行业从业者来说，选对锻造零件直接影响产品质量和生产成本。很多人采购时只盯价格，却忽略了材料成分、锻造比、热处理状态这3个核心指标，很容易买到不合格产品。

材料成分是基础，必须符合设计要求或国标（如GB/T3077、GB/T1591），比如合金结构钢锻件要验证C、Si、Mn、Cr、Mo等元素含量，偏差不能超标准范围。

锻造比决定材料组织致密程度，轴类锻件的锻造比通常要求≥4，若锻造比不足，内部缩孔无法完全闭合，会大幅降低零件抗疲劳性。

热处理状态直接影响力学性能，比如7075铝合金锻件经T73态时效处理后，抗拉强度能达到520-540MPa，还具备良好的抗应力腐蚀能力，特别适合航空航天领域。

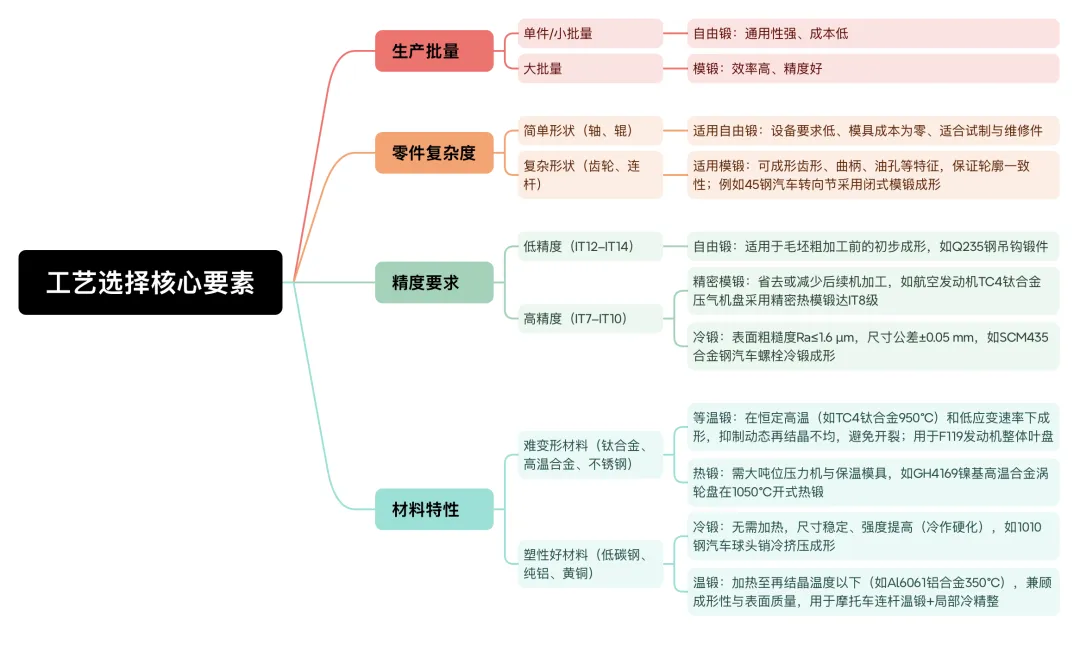

“自由锻vs模锻，到底该怎么选？不同场景的性价比之王是它！” 这是行业内最常见的选择难题，核心判断逻辑就3个：生产批量、零件复杂度、精度要求。为了帮你快速决策，我们整理了工艺选择思维导图：

举个实际案例：某工程机械企业要生产10件大型轧辊（单件重5吨），若选模锻，模具成本要几十万元，生产周期长达2个月；而选自由锻，用现有锻锤设备15天就能完成，成本仅为模锻的1/5。反过来，若生产10万件汽车连杆，模锻的优势就很明显——生产效率是自由锻的10倍以上，材料利用率从50%提升到85%，单件成本大幅降低。

3. 你身边的“锻造身影”，藏着工业制造的进化密码

“你每天开的汽车里，至少5个零件是锻造的？知道它们藏在哪吗？” 锻造工艺早已融入日常生活，汽车的曲轴、连杆、活塞销、转向节、半轴等核心零件，都用锻造工艺生产。以汽车曲轴为例，作为发动机的“心脏”，它要承受周期性交变载荷，若用铸造工艺，长期使用容易产生疲劳裂纹；而模锻成型的曲轴，材料流线沿轮廓连续分布，抗疲劳强度大幅提升，能保障发动机稳定运行10万公里以上。

“小时候见的打铁铺，现在都成智能工厂了？锻造行业的变化超出想象！” 传统锻造车间又热又吵、劳动强度大，而现代智能锻造工厂已实现全流程自动化。山东某锻造企业引入智能楔横轧机后，用机械臂替代人工完成下料、加热、锻压、检测全流程，产品合格率从87%提升到99.6%，生产效率翻了3倍，生产线人员从12人减到4人，每年节约电费超80万元。这种变化不只是生产方式的革新，更是锻造行业向“绿色、高效、精准”转型的缩影。

—————— Puroad谱路达供应链——————

拆解锻造全流程，掌握核心技术要点

了解了锻造的核心价值和选择逻辑，我们再深入工艺内部，拆解全流程环节。很多人以为锻造就是“加热后敲打”，其实一套完整的锻造流程包含原料准备、加热、成形、热处理、检验5大核心环节，每个环节都有严格的技术参数控制。接下来，我们通过一系列专业提问，帮你逐一掌握每个环节的关键要点。

1. 原料准备：好锻件始于好材料，如何把控原料质量？

“锻造的第一步不是加热，而是原料筛选？原料的化学成分和组织状态有多重要？” 原料准备是锻造质量的基础，直接决定锻件最终性能。这一环节主要包括3个步骤：材料选择、来料检验、坯料制备。

材料选择要匹配零件使用场景：碳钢/合金钢适合做承载类结构件；6xxx/7xxx系铝合金轻量化、导热性好，常用在汽车和航空零部件上；铜合金导电、耐腐蚀，适合做电气和流体接头。来料检验要用光谱分析验证化学成分，确保符合牌号公差，同时检查组织状态——比如钢材要关注偏析、夹杂等级，铝合金要检查晶粒度。坯料制备用锯切、剪切等方式下料，控制端面垂直度和毛刺，必要时做倒角处理，减少后续成形的应力集中。

举个反面案例：某企业生产汽车连杆时，没严格做来料检验，用了含硫量超标的钢材，导致锻件热处理后出现大量裂纹，最终批量报废，直接经济损失超50万元。这也印证了“原料是锻造质量的第一道防线”。

2. 加热工序：温度是锻造的“灵魂”，如何控制加热精度？

“加热温度不当会导致锻件报废？不同材料的加热窗口有何差异？” 加热的核心目的是降低金属变形抗力、提高塑性，方便成形，但温度控制不当会出大问题：温度太低，金属塑性差，容易产生裂纹；温度太高，会导致晶粒粗大、氧化脱碳，甚至过烧，彻底破坏材料性能。

不同材料的热锻温度区间差异很大，以下是常见材料的典型热锻温度窗口，方便你直接参考：

除了温度区间，加热均匀性也很关键。要用红外测温+多点热电偶抽检，确保坯料芯部和表面的温差≤20-30℃，同时控制均热时间（和坯料直径成正比）。为了减少氧化脱碳，燃气炉要调整空燃比，感应炉加热速度快，氧化较轻；高端产品可以用保护气氛或涂防氧化涂层。

3. 锻造成形：压力与速度的协同艺术，不同成形工艺如何选择？

“自由锻、模锻、等温锻的核心差异是什么？如何根据零件需求选成形工艺？” 锻造成形是整个流程的核心，通过压力让金属坯料在模具或砧铁间塑性变形，获得所需形状和尺寸。根据成形方式和温度，锻造可分为多种工艺类型，选对工艺直接影响产品质量和生产效率。

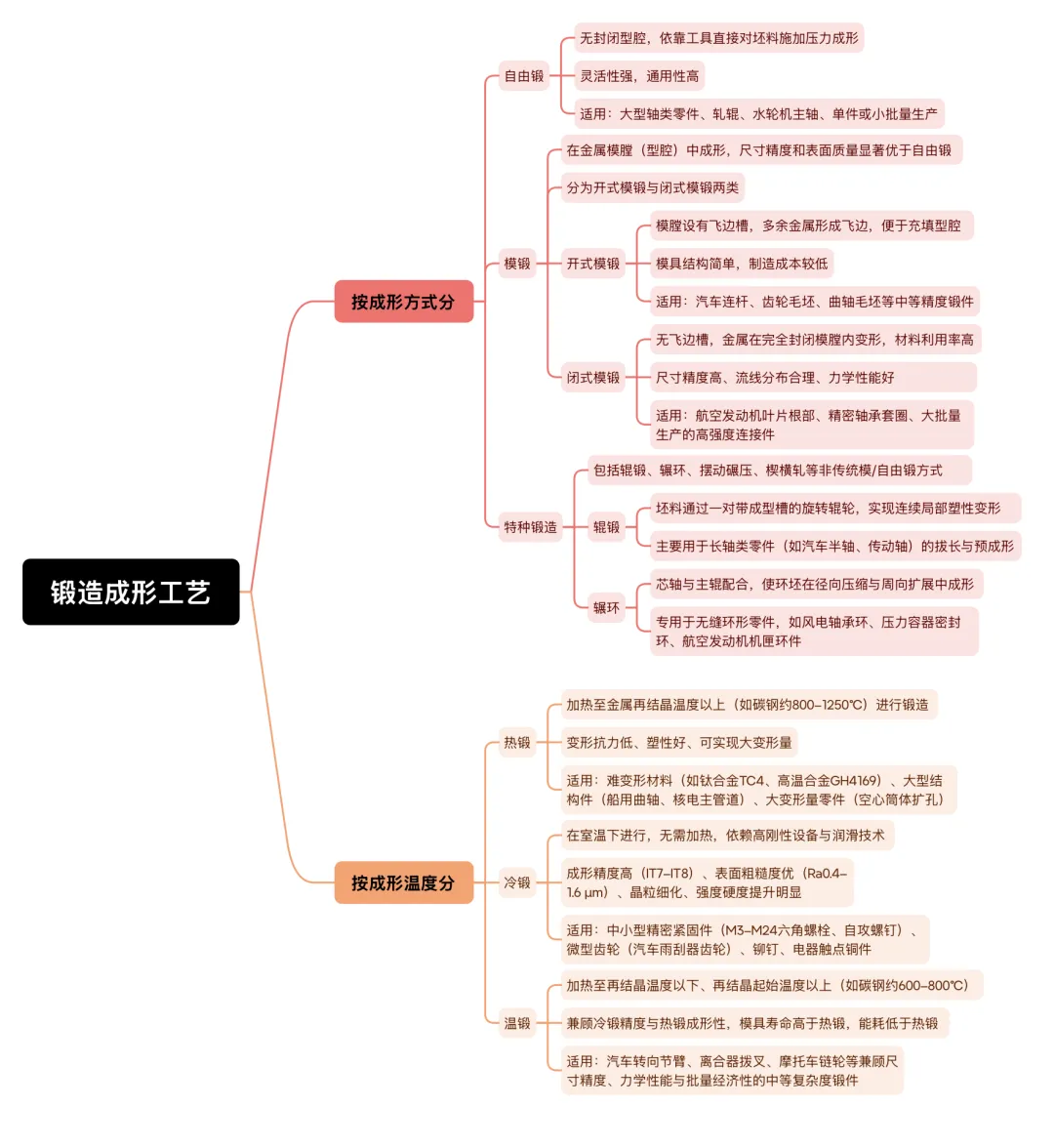

先通过流程图明确锻造成形的核心分类及适用场景，帮你快速对应需求：

不同成形工艺的关键参数控制也不同：

自由锻依赖操作工技能，要控制锻锤的冲击力度和频率；

模锻要精准控制模具温度、成形压力和保压时间，闭式模锻还要注意排气槽设计，避免因排气不良导致充填不足或冷隔缺陷。

等温锻是特种工艺，需要在恒定温度下成形，模具和坯料温度基本一致，特别适合镁合金、钛合金等难变形材料，能显著改善金属流动性，提升零件精度。

分享一个精密模锻的实战案例：某企业生产航空发动机齿轮毛坯，采用闭式温锻工艺，控制成形温度850℃、应变速率0.1s⁻¹，让齿轮齿形一次成形，后续只需少量精加工就能满足精度要求。相比传统工艺，材料利用率从60%提升到88%，生产效率翻了2倍。

4. 热处理：锻后“调质”是关键，如何通过热处理提升零件性能？

“锻造成形后不算完，热处理才是提升性能的‘临门一脚’？不同材料的热处理逻辑有何差异？” 锻造后的零件需要通过热处理优化组织，提升力学性能——比如提高强度、硬度、韧性，或增强抗腐蚀能力。不同材料的热处理工艺差异很大，其中铝合金的热处理最关键，直接决定它的最终服役性能。

铝合金锻件的热处理通常包括3个步骤：固溶处理、淬火、时效。固溶处理要把零件加热到525-545℃（6xxx系）或470-490℃（7xxx系），保温0.5-2小时，让强化相充分溶解到基体里；淬火要在出炉10秒内完成，快速冷却形成过饱和固溶体，防止析出相提前析出；时效处理分自然时效（常温）和人工时效（120-180℃），目的是让强化相均匀弥散分布，提升强度。

以7075铝合金航空锻件为例，采用“475℃×1.5h固溶+快速水淬+120℃×24h+160℃×10h人工时效”工艺，能获得T73态，抗拉强度达520-540MPa，延伸率约10%，同时具备良好的抗应力腐蚀能力，满足航空航天领域的严苛要求。钢材锻件常用的是调质处理（淬火+高温回火），能获得均匀的回火索氏体组织，兼顾强度和韧性，适合汽车曲轴、连杆等承力零件。

5. 检验与质量控制：如何确保每一件锻件都合格？全流程检验闭环是什么？

“锻件质量怎么判定？除了看外观，还有哪些核心检验项目？” 锻造件是核心承力零件，质量直接决定装备的可靠性和安全性，因此检验环节必须形成“过程+结果”的全流程闭环。根据GB/T相关标准，检验主要涵盖4大类：材质性能、尺寸精度、外观质量、无损检测。

材质性能检验包括化学成分分析和力学性能测试：化学成分用光谱仪快速检测，确保元素含量符合标准；力学性能通过拉伸试验、冲击试验测抗拉强度、屈服强度、冲击功等参数，比如工程机械连杆的抗拉强度要≥800MPa，-20℃冲击功≥34J。尺寸精度检验用卡尺、千分尺、三坐标测量仪等工具，精密锻件的尺寸公差能达到IT7-IT8级，航空发动机涡轮盘的端面平面度公差≤0.05mm。

外观质量检验要排查裂纹、折叠、结疤等缺陷，划伤、凹坑的深度和面积不能超过材料厚度的5%，且≤0.5mm。

无损检测是排查隐性缺陷的关键：超声检测（UT）能查内部缩孔、裂纹，适合重要承压件；磁粉检测（MT）用于铁磁材料的表面裂纹检测；渗透检测（PT）适合非铁磁材料的表面开口缺陷检测。

某风电企业生产主轴锻件时，搭建了“原材料光谱检测+加热过程温度监控+成形后尺寸检测+UT/MT无损检测”的全流程检验闭环，把锻件合格率稳定在99.5%以上，确保风电设备在极端天气下也能可靠运行。

6. 完整工艺流程总结：锻造全流程示意图与核心参数

拆解完各个环节，我们梳理出标准化的锻造全流程示意图，并总结核心控制参数，方便你直接参考应用：

核心控制参数总结（直接收藏备用）：① 加热温度：碳钢1100-1150℃，铝合金400-500℃；② 锻造比：轴类≥4，一般零件≥3；③ 热处理温度：7075铝合金固溶475℃、时效120-160℃；④ 尺寸公差：精密锻件IT7-IT8级；⑤ 无损检测：关键件UT-Ⅱ级合格、MT-Ⅰ级合格。

—————— Puroad谱路达供应链——————

行业案例：锻造技术的实战应用，看不同领域的工艺创新

了解了锻造的核心流程和技术要点，我们再看不同行业的实战案例，看看锻造工艺如何适配不同场景的需求。从汽车、航空航天到风电、智能装备，每个领域的锻造应用都有独特的技术难点和创新点。通过案例解析，帮你更直观地理解锻造的行业价值。

1. 汽车行业：大批量高精度需求下的模锻技术创新

“汽车连杆批量生产怎么实现效率与精度双提升？模锻+自动化是关键！” 汽车行业是锻造件的最大应用领域，一台乘用车就有20-30个锻造零件，而且需求批量大、精度要求高。浙江某汽车零部件制造商曾遇到订单激增但产能不足的问题：原有设备每天最多生产2000件转向节，废品率高达8%。

为解决这个问题，企业引入智能模锻生产线，采用“热锻制坯+闭式精锻成形+自动化热处理”的工艺路线：用机器人完成下料、加热、锻压、搬运全流程，模具装恒温控制系统，确保成形温度稳定；同时引入在线尺寸检测设备，实时反馈参数并自动调整。改造后，日产能提升到6000件，增长300%，产品合格率稳定在99.2%以上，能耗降低35%，每年节约电费超80万元。

这个案例的核心创新点是“工艺与自动化协同”：通过闭式模锻减少飞边，材料利用率提升到85%；自动化设备不仅提高效率，还避免了人工操作带来的温度波动和尺寸误差，实现大批量生产的一致性控制。

2. 航空航天领域：难变形材料的等温锻造技术突破

“钛合金、高温合金等难变形材料怎么锻造？等温锻造是核心解决方案！” 航空航天领域对锻件的精度和性能要求极高，还大量使用钛合金、高温合金等难变形材料，常规锻造工艺根本满足不了需求。以航空发动机涡轮叶片为例，它要在1500℃以上高温和巨大离心力下工作，材料是高温合金，成形难度极大。

某航空制造企业用等温锻造技术生产涡轮叶片：把模具和坯料都加热到950℃左右的恒定温度，通过液压机缓慢施加压力（应变速率控制在0.001-0.01s⁻¹），让金属缓慢流动并充满模具型腔。这种工艺不仅改善了高温合金的塑性，避免裂纹缺陷，还能精准控制晶粒尺寸（≥5级），确保叶片的抗疲劳性能和高温稳定性。检测显示，这种叶片的抗拉强度达1200MPa以上，使用寿命是传统工艺的3倍。

等温锻造的核心优势就是“温度恒定”，解决了难变形材料在常规锻造中因温度骤变导致的塑性下降和裂纹问题，是航空航天高端锻件的核心制造技术。

3. 风电行业：大型锻件的自由锻+辗环技术融合

“几十吨重的风电主轴，怎么保证成形质量和组织均匀性？自由锻+辗环组合工艺是关键！” 风电行业的主轴、轮毂等锻件尺寸大、重量重，还要服役20年以上，对材料的强韧性和组织均匀性要求极高。传统自由锻工艺难以保证大型锻件的内部质量，而自由锻+辗环的组合工艺有效解决了这个问题。

某锻造企业生产3MW风电主轴（重量45吨），采用“自由锻制坯+辗环成形+调质热处理”的工艺路线：第一步用自由锻对钢锭多次镦粗、拔长，确保锻造比≥4，闭合内部缩孔、细化晶粒；第二步用辗环工艺加工主轴的环向结构，让材料流线沿环向连续分布，提升抗疲劳性能；最后通过调质热处理（淬火+高温回火），获得均匀的回火索氏体组织，确保主轴的抗拉强度≥700MPa，-20℃冲击功≥40J。

这个工艺的创新点是“组合成形”：自由锻保障大型坯料的内部质量，辗环工艺提升环向结构的精度和性能，两者结合既满足大型锻件的尺寸要求，又保证组织均匀性，确保风电设备20年服役周期的可靠性。

4. 智能锻造：工业4.0时代的锻造行业转型之路

“传统锻造车间怎么实现智能化转型？数据驱动+全流程自动化是核心！” 随着工业4.0推进，智能化已成为锻造行业的必然趋势。传统锻造行业面临高耗能、低精度、依赖人力的痛点，而智能锻造通过物联网、大数据、自动化设备的融合，实现了生产效率和质量的双重提升。

山东某锻造企业的智能工厂转型案例很有代表性：工厂引入智能楔横轧机、自动化打孔机、氧化皮清洗机等设备，搭建全流程自动化生产线；通过物联网收集加热温度、成形压力、冷却速度等生产数据，建立数据库并分析，实现参数动态优化和预测性维护；引入视觉识别系统，自动检测锻件表面缺陷。转型后，生产效率提升300%，产品合格率从87%提升到99.6%，能耗降低40%，人员减少67%。

智能锻造的核心价值是“数据驱动的精准控制”：通过实时采集分析生产数据，及时发现工艺偏差并调整，避免批量报废；自动化设备降低人力成本，还提升生产一致性；预测性维护减少设备停机时间，进一步提高效率。

—————— Puroad谱路达供应链——————

探讨锻造行业未来，你的需求我来解答

通过以上内容，我们系统解析了锻造工艺的核心流程、技术要点和行业应用，相信你对锻造已有全新认知。锻造作为装备制造业的基础工艺，其技术发展直接关系我国高端装备的自主可控。接下来，我们一起探讨锻造行业的未来趋势，也欢迎你提出自己的疑问和需求。

1. 你最关注哪个领域的锻造技术？

锻造技术在不同领域的应用各有特色，你最想深入了解哪个领域的技术细节？评论区扣对应的数字即可：① 汽车零部件锻造；② 航空航天难变形材料锻造；③ 风电大型锻件锻造；④ 智能锻造设备与生产线；⑤ 锻造质量检验与缺陷解决。我会根据大家的选择，后续推出针对性深度内容。

2. 你在锻造相关工作中遇到了哪些难题？

不管你是采购人员、行业从业者，还是相关专业学生，接触锻造工艺时难免会遇到问题：比如采购锻件怎么避坑？选锻造工艺如何平衡质量与成本？热处理参数怎么优化？欢迎在评论区分享你的难题，我会邀请行业专家为你解答。

3. 未来5年，锻造行业会有哪些技术突破？

随着材料科学和智能技术发展，锻造行业正迎来变革。你认为未来5年，锻造行业会有哪些关键技术突破？是难变形材料成形技术革新，还是智能化水平进一步提升？或者是绿色锻造（节能降耗、材料回收）全面普及？欢迎在评论区分享你的观点，一起探讨锻造行业的未来。

💡 本文核心要点：

锻造不是简单“打铁”，而是包含5大核心环节的系统工程；

工艺选择要兼顾批量、精度、材料三大要素；

智能锻造和特种锻造是未来主要发展方向。

⏰ 如果觉得本文对你有帮助，欢迎点赞、转发，让更多人了解锻造工艺的硬核价值！

—————— Puroad谱路达供应链——————
