本周集成电路、EDA 与半导体赛道的公开信息，核心围绕新型技术，未来行业预测，高校产教研，行业发展等主线展开。
2026 年 5 月 25 日，华为在 ISCAS 2026 上正式发布韬 (τ) 定律，提出用时间缩微取代传统几何缩微，作为半导体产业新演进方向，以此破解摩尔定律遭遇的物理与成本瓶颈。
该定律依托逻辑折叠等技术，从器件、电路、芯片、系统四层协同优化，持续压缩信号时延、提升晶体管密度与性能。目前相关技术已落地，六年内华为量产 381 款芯片，2026 年秋季推出的麒麟芯片将搭载逻辑折叠技术；预计 2031 年，相关高端芯片晶体管密度可达 1.4 纳米制程水准。华为也表示愿携手全球产业伙伴，共同推进半导体产业发展。
5月26日，思特威与紫光展锐达成战略合作，携手深耕MicroLED高速光互连领域，聚焦光互连芯片设计与系统方案落地，打造适配AI算力集群短距高速互连场景的国产化高带宽、低功耗核心解决方案。双方技术优势高度互补，思特威依托CIS领域的微纳光学、高速电路等同源技术积累，搭配紫光展锐的高速接口、AI计算与功耗优化技术，打通全链路技术壁垒。
此次合作研发的MicroLED CPO方案采用“宽而慢”并行架构，可将传输能耗降至传统铜缆方案的5%，有效破解传统传输技术功耗高、密度低、成本高的行业痛点。该方案能实现光引擎与处理器高效集成，适配AI数据中心、智能驾驶、高端工业视觉等多元场景。
据行业预测，2030年全球MicroLED CPO光收发模块市场产值将达8.48亿美元。双方将依托各自产业生态与客户资源，推进技术规模化量产与场景落地，助力国产高速光互连技术进阶，提升本土半导体与光电子产业的核心竞争力。
2026年，华为提出以逻辑折叠技术为核心的τ（韬）定律，突破传统摩尔定律的尺寸缩放瓶颈。

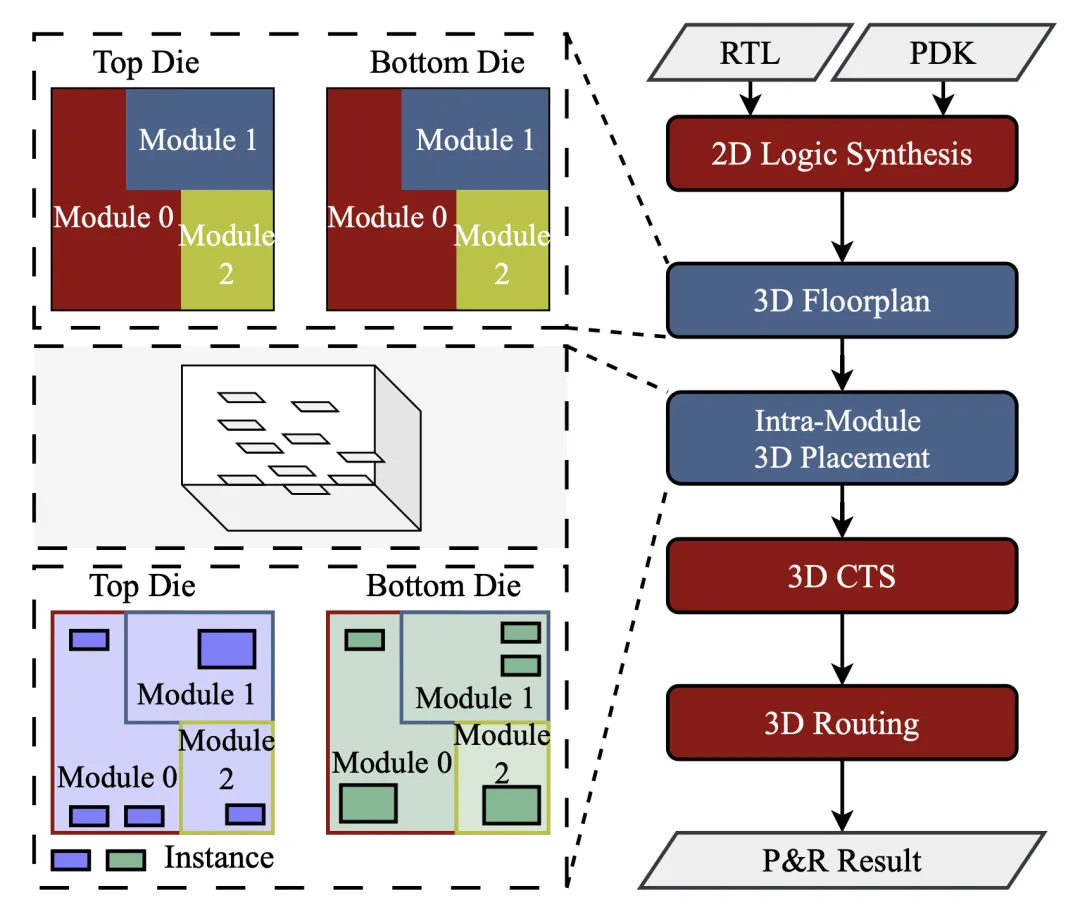

华为全新的逻辑折叠3D设计范式，让传统2D设计和行业主流的赝3D EDA流程不再适用。传统方案会将芯片模块固定在单颗晶圆上，仅能做二维局部优化，无法发挥3D折叠芯片的完整性能优势。
针对这一核心短板，北京大学团队取得关键技术进展，研发出适配逻辑折叠的真3D EDA工具原型。该工具打破赝3D的设计局限，支持模块内标准单元跨晶圆自由布局，实现三维空间下布线、键合连接与散热的协同优化，且支持大规模芯片设计场景。
经工业级验证，相比传统赝3D设计流程，该工具可实现芯片布线长度平均缩减30%，时序性能大幅优化，同时芯片峰值温度下降3%以上，综合芯片设计性能显著提升。此次成果补齐了韬定律产业化落地的关键EDA短板，为下一代3D芯片设计奠定了重要基础。
2026年5月27日，龙芯中科发布公告，公司拟向特定对象发行股票，募资总额不超过23亿元，扣除发行费用后的净额，将投向三大Xnm工艺核心研发产业化项目，并用于补充流动资金。
其中，信息化芯片研发及产业化项目将通过添置设备、扩充研发团队，依托新一代LA864处理器核微架构，优化升级现有CPU、GPU及配套桥片，适配Xnm工艺，从性能、功耗、成本、安全维度完成迭代，研制桌面、服务器领域新一代处理器、配套桥片及通用GPU，并完成软硬件适配。
CPU关键核心技术研发项目同样将扩充研发软硬件与团队，基于LA864架构和Xnm工艺，攻关新一代处理器核架构设计平台、工艺全定制库验证、存储应用关键技术等核心课题，优化迭代现有处理器及配套芯片。
通用GPU关键核心技术研发项目，将依托先进国产Xnm工艺，升级自主GPU技术平台，研发高级图形特性、可扩展架构、高带宽接口、服务器级RAS等高端通用GPU核心技术，同步迭代优化配套软件栈。

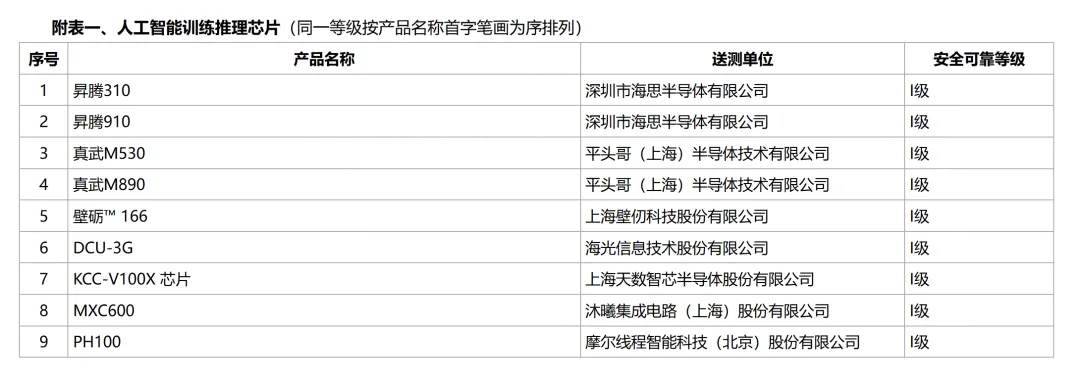

2026年5月26日，官方首次将AI训练推理芯片纳入国家信创安全可靠测评体系，7家国产企业的9款AI芯片全部获评I级认证，有效期三年。此举实现信创工程从传统软硬件，向AI核心算力硬件的关键延伸。
本次上榜9款芯片覆盖AI训练、推理、通用GPU场景，涵盖华为昇腾、平头哥真武、壁仞壁砺、海光DCU、天数智芯、沐曦、摩尔线程全系主流国产AI算力产品。
这批认证芯片成为国内政企、关键基础设施领域AI采购的官方合规标准，将加速国产AI芯片在政务、金融、电信、能源等核心行业落地。
国产AI芯片替代势头强劲，2025年国内AI服务器国产芯片占比达41%。机构预测，2030年国内AI芯片市场规模将达670亿美元，国产芯片可满足76%市场需求，本次认证将进一步助推国产化替代。
同时，本次测评还有23款国产数据库产品通过认证，进一步补齐、完善了国产信创整体生态。
意法半导体展望2026年半导体行业：依托更快、更安全的半导体技术，赋能智能机器迭代升级。本年度行业趋势是2025年技术方向的延伸，依托专用芯片、先进算力及材料创新，推动工业、汽车、消费电子等多领域设备向高自主化、高智能化升级，同时安全技术、网络架构、成像技术迎来突破性发展。
边缘AI成为核心技术枢纽，嵌入式AI、TinyML技术全面落地各类设备与传感器。行业专用AI芯片批量面世，针对细分场景算力负载优化，为工业系统、汽车、智能家居、机器人等领域的设备低功耗、高性能智能迭代提供核心支撑，实现设备高度自主运行。
大动作模型（LAM/视觉-语言-动作模型）快速普及，推动机器人实现从“智能思考”到“自主行动”的跨越。依托具身AI技术，机器人可自主感知环境、决策并执行物理任务，带动协作机器人、人形机器人落地，应用场景从工业厂区拓展至服务、家庭等多元领域。
基于FD-SOI工艺的量子计算机逐步落地商用，同时量子网络安全风险凸显。不法分子依托量子计算技术窃取加密数据，行业将加速落地后量子密码学（PQC），统一安全算法标准，为各类设备、软件搭建量子安全防护体系。
激光雷达、车路协同、智能摄像技术持续优化，机器人出租车测试与商用范围持续扩大。目前L4级自动驾驶仍受限、全自动驾驶尚未落地，但随着用户实际体验提升、技术与运营效率优化，2026年自动驾驶行业整体发展节奏将显著加快。
依托边缘AI、Matter、Thread互联协议，家居设备实现深度互联、数据共享，催生“环境智能”，推动家庭数字孪生技术落地，大幅提升家居运行效率。同时商业级零信任等安全理念下沉家居场景，解决智能家居互联后的网络安全隐患。
近地轨道（LEO）卫星巨型星座快速扩容，地面通信网络与卫星网络从相互取舍转为融合互补。AI统筹的一体化全域网络成型，填补地面通信盲区、提升网络速率，实现全球无缝互联，赋能偏远地区发展及各行业全域通信升级。
颠覆传统透镜成像范式，超表面纳米结构超薄成像技术实现突破，大幅优化成像设备的体积、成本与灵活性。全新成像技术广泛应用于汽车、机器人、消费电子等领域，提升设备空间感知能力与运行能效，赋能多场景安全与智能化升级。
2026年半导体行业将围绕高自主、高智能、高安全三大核心升级，技术迭代加速各领域产业变革，提前布局趋势赛道将成为行业核心发展机遇。

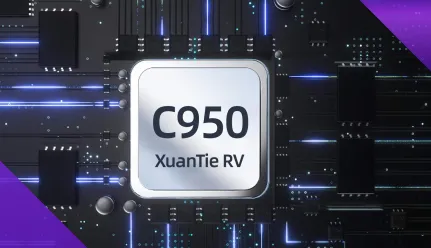

据阿里达摩院玄铁官微消息，5月25日，玄铁团队宣布旗下9系列高性能处理器已完成对Android 16操作系统的适配，并面向战略客户定向发布玄铁安卓平台。
玄铁9系列作为全球首款成功运行最新版安卓系统的RVA23兼容RISC-V处理器，标志着RISC-V在安卓生态中已迈入规范兼容与产品化交付的新阶段，为规模化商业落地奠定坚实的技术基础。
目前，玄铁安卓平台已面向首批玄铁战略客户优先开放。依托玄铁从处理器平台到操作系统的全栈技术支持，以及完整的功能验证、系统级性能优化和端到端安全栈集成，客户可加速探索RISC-V智能终端新场景，显著缩短从芯片原型到产品上市的周期。
沐曦股份与迈富时近期签署战略合作协议，双方将聚焦算力基础设施、企业级智能体中台搭建以及行业场景落地开展深度合作，推进国产高性能算力与 AI 智能体融合应用。
合作中，沐曦将凭借曦云 C600系列国产通用 GPU，为迈富时提供算力支撑。该产品完成全流程国产化，能够胜任大模型全参数训练，落地适配成果突出。此次合作让国产 GPU 算力正式应用于企业级智能体部署，充分证明国产算力已实现从模型训练到实际应用的全链路成熟。
沐曦方面表示，公司坚持 GPU 架构、指令集与软件生态全自研。本次强强联手，将搭建安全易用的国产算力网络，助力 “人工智能 +” 发展，为各行各业数字化、智能化转型赋能。
2026 年北京市大学生集成电路设计大赛于 5 月 24 日至 25 日在北方工业大学圆满落幕，赛事由北京市教委主办、北方工业大学承办。本次大赛覆盖面广、参赛规模可观，汇聚北航、北理工等17 所北京高校的850 名集成电路专业学子同台竞技。大赛设置模拟电路、数字电路两大核心模块，细分五大赛道，赛题紧贴行业前沿与本科专业培养体系，聚焦学科核心技术，全面考察学生电路设计、调试仿真、算法优化、工程落地等综合专业能力，兼顾理论基础、实操能力与创新应用。
赛事全程组织规范、保障到位，学校相关领导与部门统筹协调、悉心指导，保障大赛高质量、安全有序开展。该赛事自 2011 年创办以来已成功举办十六届，长期深耕集成电路人才培育，搭建起北京高校学科竞技、技术交流的优质平台，持续深化以赛促学、产教融合育人模式，推动专业教学与产业发展接轨，为北京集成电路产业储备大量高素质应用型、创新型后备人才。

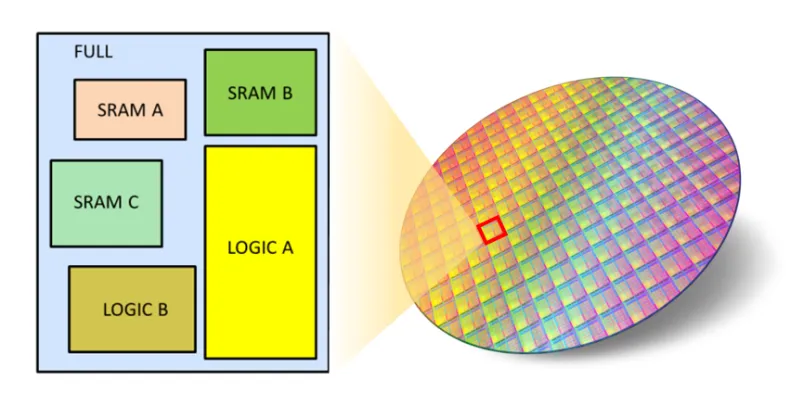

先进制程迭代下，芯片版图复杂度大幅提升，精准提取芯片关键区域（CA）、高效排查缺陷，成为半导体良率提升的核心难题。华大九天Vision CA平台可精准解决行业痛点，助力Fab厂良率爬坡。
传统CA提取依赖设备自带软件或通用DRC工具，存在明显技术短板，制约良率检测效率与精度。
效率低下
设备软件封闭不可定制，大规模芯片需人工手绘关键区域，易遗漏、耗时长，无法规模化应用。
门槛极高
DRC规则提取需专业版图知识与编程能力，非专业人员难以开发、维护规则库。
适配性差
不同检测机台格式、需求差异大，传统方案一机一用，无统一行业标准，冗余工作多。
平台打造端到端全自动CA提取方案，实现提取自动化、精准化、通用化。
全场景预设方案
内置十余种工程化常用规则，支持SRAM阵列识别、高风险结构定位、热点库匹配，覆盖各类良率检测场景，开箱即用。
高效一键式操作
无需多工具切换、无需编写复杂脚本，定义规则后可一键完成全流程提取，大幅降低操作成本。
全机型通用适配
输出结果兼容明场、暗场、电子束等主流检测设备，可搭建工厂统一CA提取与检测标准。
高风险区域监测
通过参数化图形匹配，快速定位30nm以下金属线间距等高风险区域，缩短工艺迭代与缺陷根因分析周期。
标准单元精准提取
支持定制化规则开发，适配标准单元特殊版图特征，高效完成全芯片单元筛选，提升纳米级缺陷检测精度与效率。
Vision CA打通芯片设计、版图、晶圆检测全流程闭环，解决了先进制程CA提取慢、精度低、适配弱、难操作等难题，有效提升缺陷检出率、降低误报率，为半导体先进制程良率提升提供核心技术支撑。
