行业:半导体封装测试

2025年是半导体封装测试行业从“传统封装”向“先进封装”转型的关键年，AI算力需求与国产替代双重驱动下，国内OSAT通过绑定大客户、技术突破实现份额提升。长电科技、通富微电等龙头企业已进入国际头部客户供应链，在Chiplet、CoWoS、HBM等核心技术领域取得突破，成为全球封装测试市场的重要参与者。

然而，高端设备与材料的国产化率不足30%，成为制约行业发展的关键瓶颈。未来，技术布局全面、客户结构优质、产业链协同能力强的平台型企业有望在竞争中脱颖而出，推动半导体封装测试行业向更高水平发展。

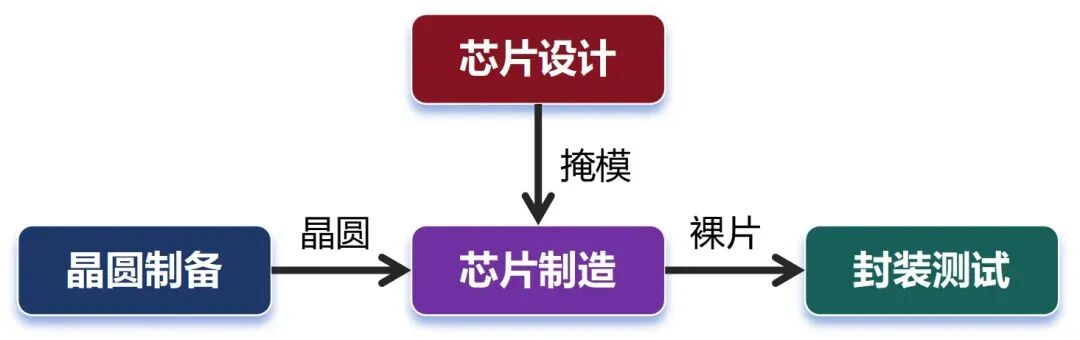

从外延来看，半导体封装测试已从传统“成本中心”升级为“价值创造中心”，与设计和制造环节的协同日益紧密。先进封装要求“设计-制造-封测”一体化协同（Co-Design），通过Chiplet、2.5D/3D集成等技术，成为提升系统性能、延续摩尔定律的关键路径。

二、半导体封装测试技术发展历程

半导体封装测试技术历经五代演进，每一代技术都推动芯片性能与集成度实现质的飞跃：

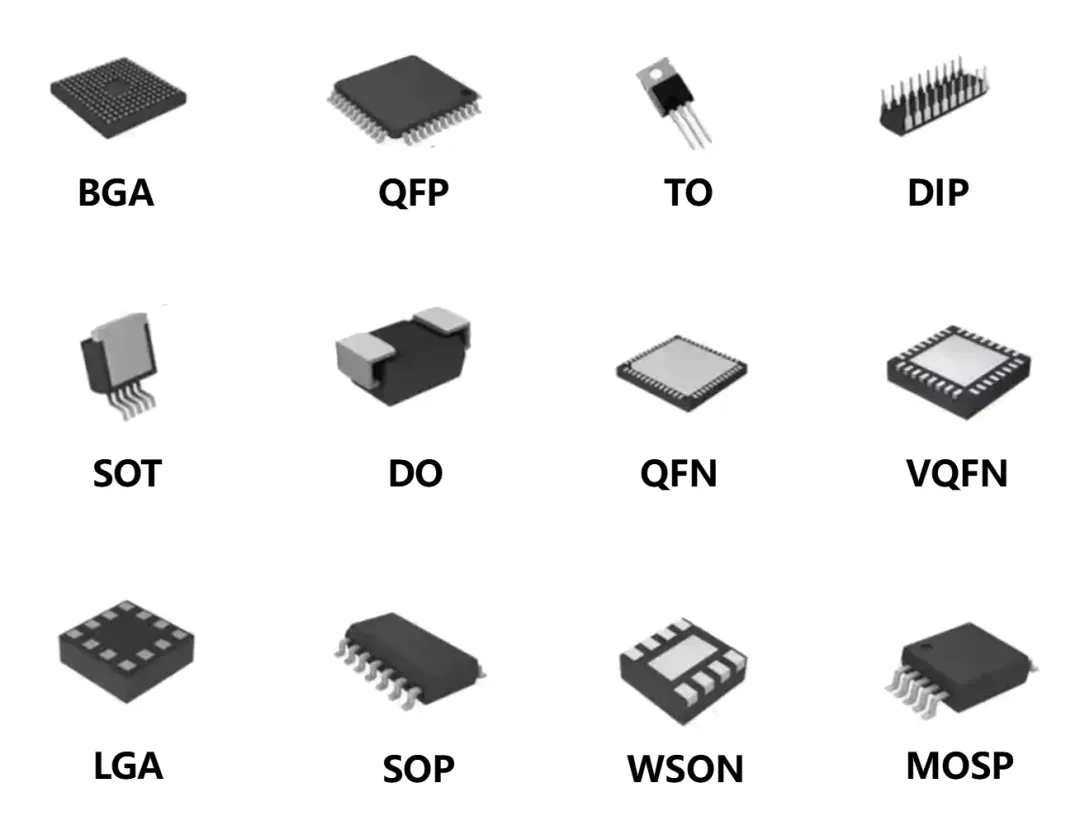

（各种类型的封装后芯片）

1.传统封装阶段（1970s-2000s）：以引线键合（Wire Bonding）技术为主，代表形式有DIP（双列直插）、SOP（小外形封装）、QFP（四方扁平封装）等，技术核心是通过金属引线实现芯片与基板的电气连接，追求引脚数量增加和封装体积缩小。这一阶段工艺简单、成本低，但I/O密度有限，无法满足高集成度需求。

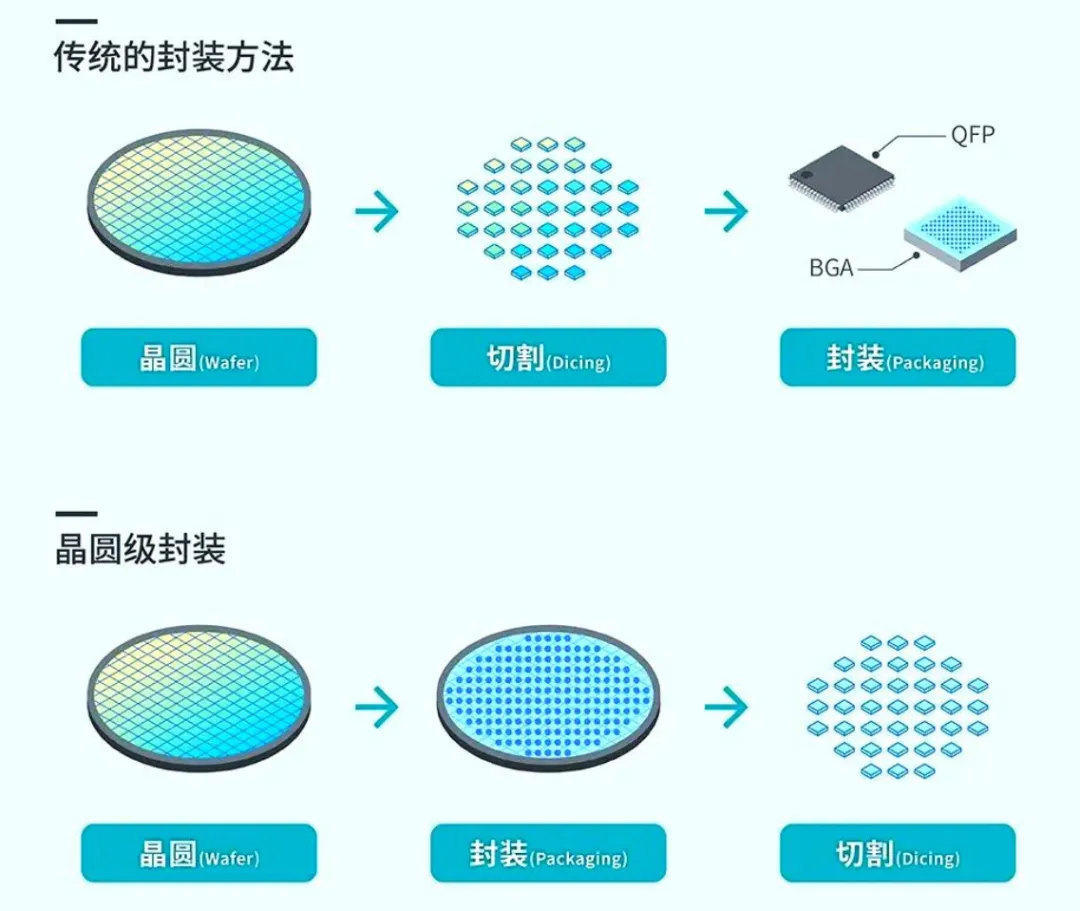

2.先进封装萌芽阶段（2000s-2010s）：2000年代，倒装芯片（Flip Chip）技术商用，用凸点替代引线，实现更短连接路径、更高I/O密度与散热效率，成为CPU/GPU主流封装方案；2010年代，晶圆级封装（WLP）兴起，在整片晶圆上完成封装后再切割，大幅缩小芯片尺寸，广泛应用于CIS（图像传感器）、指纹识别芯片等领域。

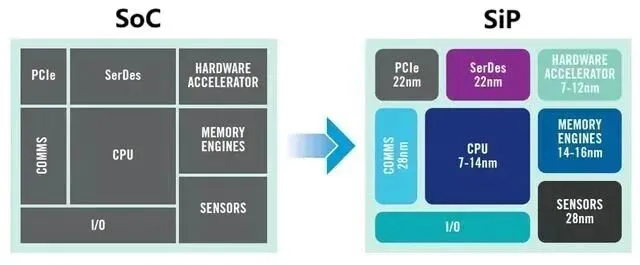

3.系统级封装阶段（2015s至今）：系统级封装（SiP）将多个不同功能的芯片集成于单一封装体，实现“系统功能单封装”，典型应用于智能手表、汽车雷达等小型化设备，显著缩短产品上市周期。

4.先进异构集成阶段（2020s至今）：以CoWoS（硅中介层封装）、Chiplet（芯粒）、3D Stacking（三维堆叠）为核心，通过硅中介层、TSV（硅通孔）、混合键合等技术实现高密度互连，支撑AI芯片算力突破。例如英伟达H100采用CoWoS封装，带宽达4TB/s，成为AI训练的核心算力支撑。

5.未来技术方向（2025s+）：玻璃基板封装、光电共封装（CPO）等前沿技术正在研发中，有望进一步提升封装密度与性能，解决“内存墙”“功耗墙”问题。

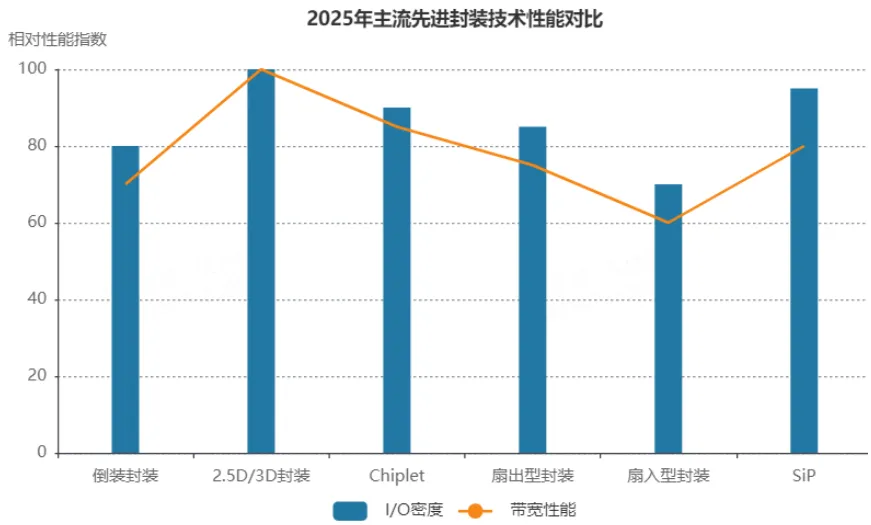

三、主流先进封装技术难点、成本、性能效率对比分析

四、2025年产业链上下游构成、议价权及

1. 产业链构成

• 上游：包括探针台、测试机、分选机等设备，以及锡膏、键合丝、引线框架、基板等材料。其中，高端基板（如ABF载板）、高精度测试机等核心环节被海外企业垄断，国内企业在普通基板、封装胶等领域已有突破，但高端市场议价权弱。

• 中游：封装测试服务（OSAT），国内主要企业有长电科技、通富微电、华天科技等，2025年全球OSAT市场规模预计达780-800亿美元，中国市场规模超过3500亿元人民币。

• 下游：功率半导体芯片、存储芯片（NAND Flash、HBM）、集成电路等终端芯片，核心驱动力来自AI/HPC芯片（高算力、高带宽）、汽车电子（高可靠性、耐高温）、消费电子（轻薄短小、多功能集成）及工业控制。

2. 议价权分析

• 上游：设备端（如测试机、探针台）由泰瑞达、爱德万等美日企业主导，技术壁垒极高，议价能力强；材料端（如键合丝、引线框架）国产化率提升，但高端产品（如Low-CTE基板）仍依赖进口，议价权较弱。

• 中游：头部OSAT企业（如长电科技、通富微电）凭借规模与技术优势，对中小客户议价权较强，但对AMD、SK海力士等大客户依赖度高，议价权受限。例如通富微电承接AMD 80%以上CPU/GPU封测订单，客户集中度较高。

• 下游：AI芯片、汽车电子等高端客户需求刚性，对封装技术要求高，议价权较强；消费电子客户需求波动大，议价权较弱。2025年AI芯片封装收入占长电科技营收28%，成为核心增长引擎。

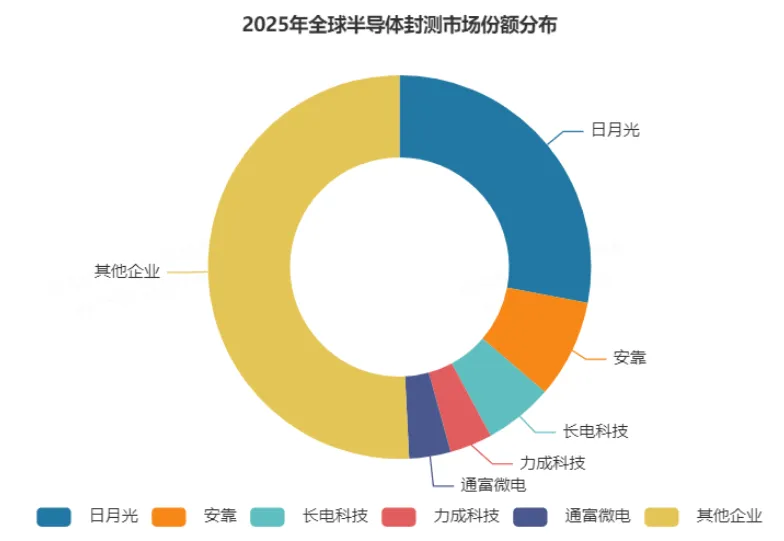

2025年全球半导体封装测试市场规模预计达780-800亿美元，同比增长8-10%，先进封装市场规模达571亿美元（同比增长19%），占比首次超过传统封装（51%）。全球龙头企业竞争格局稳定，技术与产能优势是核心竞争力：

• 日月光控股（ASE）：全球市占率约28%，稳居第一，技术覆盖CoWoS、FoCoS、Chiplet等全领域，是苹果、高通、联发科等核心供应商，2025年营收预计超240亿美元。

• 安靠科技（Amkor）：全球市占率约8%，排名第二，在汽车电子、先进封装（如SWIFT Fan-Out）领域优势突出，是英伟达等客户的重要伙伴，2025年营收预计约85亿美元。

• 长电科技（JCET）：全球市占率约5.8%，排名第三，是中国唯一进入全球前三的OSAT，XDFOI Chiplet平台已实现量产，在高性能计算、汽车电子领域获关键订单，2025年营收预计约55-58亿美元。长电科技掌握XDFOI多维异构集成技术，存储芯片月产能8.2万片，良率99.5%，HBM3e封装良率突破99%，是SK海力士、美光等国际存储巨头的主力供应商，AI芯片封装收入占比达28%。

• 力成科技（PTI）：全球市占率约3.6%，排名第四，在存储封装领域领先，2025年营收预计约35亿美元。

• 通富微电（TFME）：全球市占率约3.5%，排名第五，深度绑定AMD，承接其80%以上CPU/GPU封测订单，营收预计约33亿美元。通富微电聚焦大尺寸FCBGA封装，2025年Chiplet良率突破85%，散热结构优化使HBM工作温度降低15℃，CoWoS产能提升至每月3万片（占全球产能12%）。

• 华天科技：车规封装营收同比增长72%，存储封测营收同比增长58%，eSiFO技术对标CoWoS，在CIS封装、汽车电子封装领域优势明显，增长稳健。

• 晶方科技：专注CIS封装、WLP技术，是全球CIS封装的重要供应商，2025年营收预计约15亿元，在细分领域保持技术领先。

六、行业关键要点与风险提示

1.关键要点

• 需求驱动：AI芯片、汽车电子是未来增长的核心驱动力。采用先进封装的AI芯片占比超65%，成为封装测试行业的核心增长引擎。

• 技术突破：国内OSAT在Chiplet、HBM封装等领域技术突破显著。

• 国产替代：在地缘政治与供应链安全驱动下，国内龙头企业在国产芯片的配套上获得历史性机遇，正加速技术追赶和产能建设。2025年国内先进封装市场规模预计超1100亿元，年均复合增长率高达17%。

• 产业链协同：先进封装要求“设计-制造-封测”一体化协同，封装测试企业与芯片设计、晶圆制造企业的合作日益紧密，共同推动技术创新与产品落地。

2.风险提示

• 技术迭代风险：先进封装工艺复杂，良率控制难度大，若关键环节（如TSV、混合键合）突破不及预期，可能导致订单流失。例如CoWoS封装良率要求≥95%，技术门槛极高。

• 地缘政治影响：海外设备、材料进口限制可能影响产能扩张，高端封测设备（如混合键合机）、材料（如Low-CTE基板）仍依赖进口，国产化率不足30%。

• 下游需求波动：若AI服务器、汽车电子需求不及预期，将直接影响先进封装订单量。2025年AI芯片封装收入占长电科技营收28%，客户集中度较高，需求波动风险较大。

• 资本开支压力：先进封装是资本密集型赛道，巨额的研发和产能投资可能短期内侵蚀企业利润率。例如建设一条CoWoS产线需要投入数亿美元，对企业资金实力要求极高。
