硅光行业研究

2026-02-21 17:38:06

1 硅光技术概述与发展历程

1.1 技术定义与核心价值

硅光子技术（Silicon Photonics）是一种通过硅基工艺将光子器件与电子元件集成的新型光通信技术。其核心原理是利用互补金属氧化物半导体（CMOS）工艺在硅基衬底材料上开发及集成光电子器件，实现在单一芯片上完成光信号的产生、调制、传输与探测的全流程功能。硅光技术的本质是融合光子与电子技术，旨在突破传统光电器件在速率、功耗、体积和成本上的瓶颈，成为支撑下一代数据中心、5G/6G及人工智能基础设施的核心使能技术。

与传统光模块相比，硅光技术具有三重核心优势：首先是高集成度，通过光子集成技术将多个光学元件集成在单个芯片上，显著减小器件体积；其次是低功耗，1.6T硅光模块功耗可低至11W，较传统方案降低40%-70%；最后是成本优势，依托CMOS规模化生产能力，单位带宽成本降低20%-46%。这些特性使硅光技术成为应对AI算力爆发背景下数据高速传输需求的关键解决方案。

从技术演进角度看，硅光技术代表着光电子行业从"分立器件"走向"集成芯片"的范式革命。正如上世纪集成电路对离散电子元件的整合一样，硅光技术正重塑整个光通信产业生态，成为"后摩尔时代"突破芯片性能瓶颈的关键路径之一。随着芯片制程逐渐逼近物理极限，"超越摩尔定律"的概念应运而生，而硅光芯片因其对工艺节点要求不如电子芯片严苛，成为了延续算力增长的重要技术路径。

1.2 发展历程与演进阶段

硅光技术的发展历程可划分为三个明显阶段：技术探索期（2000年前）、研发突破期（2000-2010年）和产业化发展期（2011年至今）。

表：硅光技术发展历程主要阶段

发展阶段	时间跨度	主要特征	标志性事件	技术成熟度
技术探索期	2000年前	基础原理研究、实验室验证	1970年代硅基光子学概念提出	实验室阶段
研发突破期	2000-2010年	关键技术突破、原型开发	英特尔首个硅光芯片(2010年)	原型验证
产业化初期	2011-2017年	小批量试产、标准制定	100G/400G硅光模块推出	初步商业化
规模化增长期	2018年至今	大规模应用、生态构建	800G/1.6T硅光模块批量出货	规模化商用

2025年成为硅光技术发展的关键分水岭，AI算力需求激增推动硅光从"可选项"变为"必选项"。随着大模型训练所需的数据中心内部带宽需求向800G/1.6T跃进，传统方案面临功耗与密度瓶颈，硅光技术凭借其低功耗、高集成度优势成为AI基础设施的必然选择。国际巨头纷纷加大布局力度，2025年Marvell以32.5亿美元预付对价收购光互连开发商Celestial AI，彰显了光子互联技术的战略价值。与此同时，台积电携手博通、英伟达等大客户共同开发硅光子技术，预计2025年左右进入量产阶段。

中国在硅光领域虽起步较晚，但已初步构建完整产业链。华为、中兴等企业积极参与研发，上海张江高科895孵化器等创新平台聚焦硅光技术，力争撬动卫星互联网、新型智算中心等战略性产业。

根据产业发展规划，硅光技术未来将经历三个关键演进阶段：CPO封装缩短电传输路径（2025年前）、实现芯片间全光互连（2030年前）、构建全光计算网络（2035年后）。

2 技术原理与核心工艺

2.1 光电融合的基本原理

硅光技术的核心原理是基于光电效应在硅基材料上实现光信号的产生、调制和探测。具体而言，该技术通过CMOS工艺在绝缘体上硅（SOI）晶片制造光子集成电路，采用玻璃介质构建光波导通路取代传统铜导线。激光器与调制器集成实现电光信号转换，单颗外置激光器可驱动4个100G通路，支持1.6T高速传输。这种技术结合了光子学的低功耗特性与硅基工艺的低成本优势，可显著降低光模块功耗并提高传输速率。

硅光芯片的功能实现依赖于三个核心物理过程：光电转换、光波导传输和电光转换。在发射端，激光器芯片通过受激辐射效应将电信号转换为光信号；光信号随后通过硅基波导进行传输，波导通过全内反射原理将光限制在微米级通道内；在接收端，探测器芯片利用光电效应将光信号重新转换为电信号。整个过程中，调制器通过改变硅材料的折射率实现对光信号的编码，这是通过等离子色散效应或热光效应实现的。

与传统III-V族化合物半导体光芯片相比，硅光芯片的最大挑战在于硅的间接带隙特性导致发光效率极低。当前主流解决方案是采用异质集成技术，将III-V族材料（如磷化铟）与硅基芯片通过晶圆键合或转移印刷等方式集成，实现高效光源。此外，硅光芯片还面临调制器效率低、波导传输损耗大等技术挑战，需要通过器件结构优化和新材料引入来克服。

2.2 关键技术组件与架构

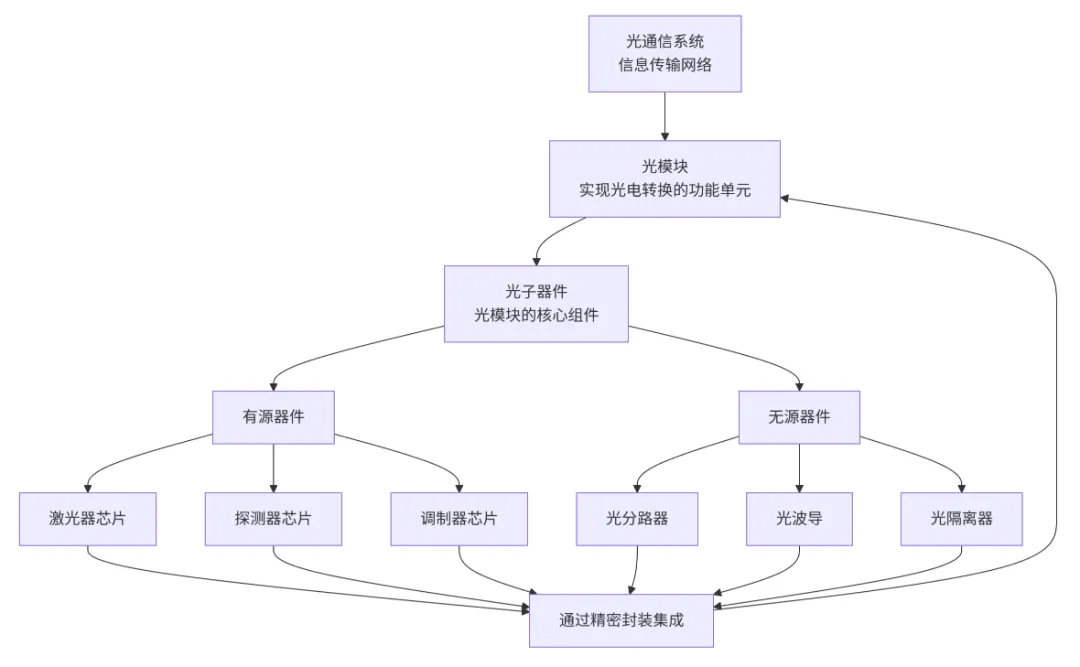

硅光芯片的系统架构包含多个关键功能组件，每个组件都有特定的技术实现方式：

光源组件：作为光信号的产生源，目前主要采用外置连续波（CW）激光器方案。基于磷化铟的大功率CW激光器是主流选择，功率等级从400G模块的70mW提升至1.6T模块的100mW，未来CPO应用需要300mW以上功率。源杰科技、仕佳光子等国内企业已实现100mW高功率连续波激光器的量产，技术指标达到国际领先水平。

调制器组件：负责将电信号加载到光波上，硅基调制器主要采用马赫-曾德尔调制器（MZM）或微环调制器（MRM）方案。MZM调制器基于干涉原理，具有高线性度和带宽优势；MRM调制器则基于共振原理，具有尺寸小、功耗低的特点。随着速率提升至1.6T及以上，薄膜铌酸锂调制器因具有高带宽、低驱动电压优势，成为重要发展方向。

探测器组件：将光信号转换回电信号，主要采用硅基锗探测器。通过外延生长技术在硅基上集成锗材料，利用锗的高光吸收系数实现高效探测。探测器的响应度和带宽是关键性能指标，直接影响接收灵敏度。

波导与无源组件：包括光波导、分光器、耦合器等无源器件，实现光信号的传输和分配。硅基波导采用硅与二氧化硅的高折射率差实现光场限制，尺寸仅为微米量级，使得高密度集成成为可能。阵列波导光栅（AWG）等波分复用器件则支持多波长传输，大幅提升传输容量。

表：硅光模块与传统光模块关键技术指标对比

技术指标	传统光模块	硅光模块	优势幅度	核心影响因素
传输速率	单波100G为主	单波200G已实现	提升100%	调制器带宽与集成度
功耗(1.6T)	22W-30W	11W-25W	降低40%-70%	光电转换效率与集成度
成本(单位带宽)	基准	降低20%-46%	显著降低	CMOS工艺规模化效应
集成度	分立器件封装	单片集成	大幅提升	光子集成密度
传输距离	长距离优势	中短距离优化	各具优势	波导传输损耗

2.3 制造工艺与关键技术挑战

硅光芯片的制造工艺基于CMOS兼容工艺，但具有特殊要求和挑战。核心制造流程包括外延生长、光刻、刻蚀、薄膜沉积等环节，与微电子芯片工艺基础兼容。这一特性使得硅光芯片可以充分利用现有半导体制造设施，降低产业化门槛。然而，硅光芯片对工艺精度要求极为严苛，微小的工艺误差可能导致器件性能的严重劣化。

制造良率是当前硅光技术面临的核心挑战。与纯电子芯片相比，硅光芯片对工艺精度的要求更高。纯电子芯片通常使用金属导线作为传输介质，这些导线具有高导电性和高导热性，表面粗糙度对信号传输影响相对较小。然而，硅光芯片中的微波导主要传输光子，而光子具有波动性，易受到电磁场的影响。当微波导的边缘存在不平整或凸起时，可能会引发电磁场的不连续性，导致信号散射和能量损失。

针对这些挑战，业界正在开发多种先进工艺解决方案：

异质集成技术：破解硅基发光效率低的瓶颈，通过晶圆键合或直接外延技术在硅基上集成III-V族材料。英特尔倏逝波耦合方案耦合效率达85%，国内华工科技通过纳米脊工程实现硅基III-V族材料高质量生长。
先进调制技术：从MZM向MRM升级，并结合新材料提升性能。博通第三代CPO采用MRM技术，1.6T端口功耗仅9W，较传统方案降低30%。薄膜铌酸锂调制器具有高带宽、低驱动电压优势，成为800G以上速率的重要选择。
精密耦合技术：解决光子器件多自由度对准难题。天孚通信亚微米级透镜阵列实现±0.1μm对准精度，显著降低耦合损耗。IBM开发的多层聚合物波导扇出技术单连接器支持128通道，带宽密度提升6倍。

2025年，国内首条12寸40nm CMOS硅光流片平台投用，标志着中国在硅光制造能力上取得重要突破。随着工艺优化和标准化推进，硅光芯片良率有望持续提升，进一步推动产业化进程。

3 产业链全景分析

3.1 上游：材料、设备与核心芯片

硅光产业链上游由核心材料、专用设备和光芯片构成，技术壁垒高，附加值大，是当前国产替代的关键环节。

核心材料方面，SOI（绝缘体上硅）晶圆是硅光芯片的基底材料，需要满足高纯度、低缺陷密度等严格要求。主要国际供应商包括信越化学、SUMCO等，国内沪硅产业、立昂微电子等企业已实现突破。磷化铟衬底是激光器芯片的关键材料，住友电工、AXT等日美企业主导全球市场，国内云南锗业通过控股子公司云南鑫耀半导体实现了6英寸磷化铟衬底的量产，打破国外垄断。特种气体、光刻胶等辅助材料也存在较高的技术门槛。

制造设备领域，硅光工艺需要光刻机、刻蚀机、薄膜沉积设备等半导体前端设备，以及自动化耦合设备、测试设备等后道专用设备。罗博特科子公司ficonTEC是全球光电子及半导体自动化封装和测试领域的领先设备制造商，其设备广泛应用于硅光芯片、高速光模块的耦合封装。杰普特自主研发的硅光晶圆测试系统可全自动测试硅光晶圆内设计的有源/无源硅基光电子微器件的光电特性。

光芯片是产业链上游的技术核心和价值核心。硅光芯片设计由英特尔、博通、Marvell等国际巨头主导，其中英特尔凭借垂直整合能力占据全球市场约61%的份额。国内中际旭创、光迅科技、博创科技等企业积极布局，已实现1.6T硅光芯片的量产或送样。CW激光器芯片是硅光模块的关键光源，源杰科技作为国内唯一实现大功率硅光CW激光器量产的企业，其100mW产品已达到国际领先水平。长光华芯、仕佳光子等公司也已推出100mW CW光源产品，国产化进程加速。

3.2 中游：模块制造与系统集成

产业链中游以光模块制造和CPO设备集成为核心，是国内企业最具全球竞争力的环节，也是当前景气度的直接体现。

光模块制造环节，中国已形成全球最完整的产业群和最大的产能规模。中际旭创作为全球光模块龙头，在1.6T硅光模块市场占据50%-70%的份额，800G产品出货量快速增长。新易盛通过收购Alpine具备自研硅光芯片能力，成功推出400G、800G、1.6T系列高速光模块产品。华工科技、剑桥科技、光迅科技等企业也在硅光模块领域各有建树，形成多元化竞争格局。从区域分布看，中国硅光产业已形成三大产业集群：长三角地区（产能占比约45%）、珠三角地区（产能占比约42%）以及武汉光谷（硅光芯片核心研发基地）。预计到2025年底，中国企业在800G/1.6T硅光模块领域的累计产能将超过3000万颗，满足全球市场的主要需求。

CPO（共封装光学）是硅光技术的高级形态，将光引擎与计算/交换芯片（如ASIC）紧密地“共封装”在同一块基板（Substrate）上，从而将电信号的传输距离从传统方案中PCB板上十多厘米甚至更长的路径，急剧缩短到毫米级别。博通、英伟达等国际巨头在此领域领先，博通推出的51.2T CPO交换机采用硅光子+DSP混合方案，支持AI集群万卡互联。国内中际旭创、华工正源等企业积极跟进，中际旭创的1.6T CPO方案预计2025年送样，2026年实现量产。台达电子开发的51.2T CPO交换机结合液冷技术，可进一步降低功耗30%。

3.3 下游：应用场景与需求驱动

产业链下游由多元化的应用场景构成，形成"一核多极"的需求格局。

AI数据中心是当前硅光技术的核心应用场景和主要驱动力。大模型训练推动AI集群内部互联带宽从400G向800G/1.6T快速迭代，传统铜线互联在功耗和密度上面临瓶颈。硅光技术凭借其高带宽、低功耗特性，成为AI数据中心的必然选择。北美四大云厂商（亚马逊、微软、谷歌、Meta）2025年资本支出同比增长66%至958亿美元，大幅增加对AI基础设施的投入。英伟达DGX H100单机柜需要超过500个高速光模块，带动高端硅光模块需求爆发。

电信传输是硅光技术的另一重要应用场景。5G-A发展推动前传网络从25G向100G升级，中回传从100G向400G/800G演进，对光传输容量提出更高要求。硅光技术在电信领域的渗透率持续提升，国内电信市场硅光模块市占率已超过60%，由烽火通信、光迅科技等企业主导。随着5G-A和未来6G网络部署，电信市场对硅光技术的需求将进一步增长。

车载激光雷达是硅光技术的新兴应用场景，增长潜力巨大。硅光固态激光雷达方案具有成本低、可靠性高、体积小等优势，特别适合L3+级自动驾驶车辆。2025年全球车载激光雷达市场规模约35亿美元，预计2030年将突破100亿美元。硅光技术可将激光雷达成本降至传统的1/5，加速自动驾驶商业化进程。

高性能计算领域，超算中心正积极试点800G硅光模块，预计2026年3.2T方案将落地，支撑E级计算（Exascale）需求。国家超算天津中心、深圳中心等机构正加快推进硅光技术在高性能计算中的应用，以提升系统能效比。

表：硅光产业链核心环节竞争态势分析

产业链环节	国际主要企业	国内主要企业	竞争格局	国产化率
硅光芯片设计	Intel、Broadcom、Marvell	中际旭创、光迅科技、博创科技	国际巨头主导，国内快速追赶	约25%(2023年)，预计2026年达50%
CW激光器	住友、博通、古河	源杰科技、仕佳光子、长光华芯	国外产能受限，国内加速替代	已实现技术突破，产能快速提升
硅光模块	Intel、Cisco	中际旭创、新易盛、华工科技	国内企业具全球竞争力	高端模块国产化率超60%
CPO设备	Broadcom、Nvidia	中际旭创、台达电子	国际领先，国内积极布局	仍处于追赶阶段

4 市场前景与驱动因素

4.1 市场规模与增长预测

硅光市场正迎来爆发式增长期，受AI算力需求驱动，未来几年将保持高速增长态势。根据LightCounting数据，2024-2029年光模块市场复合年增长率（CAGR）将超过20%，2029年整体市场规模突破370亿美元。其中，硅光模块作为增长最快的细分领域，2025年全球市场规模已接近300亿元，预计2030年将达到2000亿元，期间CAGR高达45%。

中国市场表现更为强劲，增速高于全球平均水平。2024年中国光模块市场规模突破600亿元，2025年有望达到650亿元。中国硅光市场预计2030年规模将超过800亿元，占全球光通信芯片市场份额的60%，国产替代率从2023年的25%提升至2026年的50%。这一增长得益于国家政策支持、产业链完善以及市场需求旺盛等多重因素。

从产品结构看，CPO（共封装光学）成为增长最快的技术路线。2025年CPO在硅光市场中的渗透率已突破22%，预计2027年将提升至45%。CPO技术克服可插拔光模块在更高端口速率和密度下面临的功耗和热管理挑战，特别适合AI集群和超算中心等高端应用场景。

应用场景方面，AI数据中心是最大需求来源，2025年全球AI数据中心资本支出达4000-4800亿美元，对应光模块市场120-144亿美元，硅光模块占比超过40%。电信市场稳步增长，5G-A建设推动硅光模块需求提升。车载激光雷达和高性能计算作为新兴应用，预计2025年后将逐步放量，成为硅光市场的重要增长点。

4.2 核心驱动因素分析

硅光市场爆发式增长受多重因素驱动，主要包括以下几个方面：

AI算力需求爆发：大模型参数规模从千亿向万亿级别迈进，对算力基础设施提出更高要求。AI训练集群规模从千卡向万卡扩展，带动内部互联带宽需求从400G向800G/1.6T快速迭代。传统可插拔光模块在速率提升至800G/1.6T后，面临功耗密度、体积限制和通道串扰等瓶颈。硅光技术凭借高集成度、低功耗及成本优势，成为解决算力瓶颈的关键技术路径。

政策与资本双重加持：中国"十四五"规划将硅光技术列为重点发展领域，工信部发布的《电子信息制造业2025－2026年稳增长行动方案》明确提出攻关"高速光芯片"、"光电共封（CPO）"等硅光核心技术。广东省出台《加快推动光芯片产业创新发展行动方案（2024—2030年）》，将硅光列为发展核心。政策支持从研发到应用形成全方位支撑网络，包括研发费用加计扣除、税收优惠、应用场景开放等。

技术迭代与产业链成熟：CMOS兼容工艺日益成熟，硅光芯片良率和成本竞争力持续提升。CPO、3D堆叠封装等系统级创新，进一步放大了硅光的集成优势。国内首条12寸硅光流片平台投用，中芯国际28nm硅光芯片流片验证，制造成本下降35%，为产业化奠定基础。

绿色低碳发展要求：全球"双碳"战略下，数据中心能效标准（PUE）日益严格。硅光方案固有的低功耗特性，使其成为建设绿色低碳数字基础设施的关键技术。以1.6T光模块为例，硅光方案功耗较传统方案降低40%-70%，大幅降低数据中心运营成本。

供应链安全与国产替代：中美科技竞争背景下，高端光芯片自主可控重要性凸显。国内下游厂商积极导入国产硅光方案，推动产业链本土化。2025年国际高端光芯片供应紧张，进一步加速硅光技术国产替代步伐。

5 发展趋势与未来展望

5.1 技术演进路径

硅光技术正沿着更高速率、更高集成度和更低功耗三大方向持续演进。从速率角度看，当前800G光模块已成为数据中心主流选择，1.6T模块开始规模化部署，3.2T/6.4T技术研发已启动。华工科技基于国产流片平台已完成3.2T硅光模块的试制，预计2026年进入试产阶段。单波速率从100G向200G、400G乃至800G迈进，推动传输容量持续提升。

从集成度角度看，CPO（共封装光学）是未来重要发展方向。CPO技术将光引擎与交换芯片共同封装，缩短电互联距离，降低功耗30%以上。博通已发布51.2T CPO交换机，采用硅光子+DSP混合方案，支持AI集群万卡互联。英伟达GB300芯片组通过光子引擎实现GPU集群间800Gbps互连，计划2026年下半年量产。预计2026-2027年CPO将在超算中心规模化应用，硅光模块成本将低于传统方案30%。

LPO（线性直驱可插拔光学）技术作为CPO的过渡方案，因移除DSP芯片可进一步降低功耗和延迟，在短距应用场景前景广阔。字节跳动DR8硅光LPO模块功耗仅10W，较第一代DSP模块降低68%，成为云厂商短距场景首选。LPO与CPO将长期共存，满足不同应用场景的需求。

对比维度	LPO（线性直驱可插拔光学）	CPO（光电共封装）
技术本质	简化可插拔光模块，去除DSP芯片，将信号处理功能移至交换机ASIC	将光引擎与计算/交换芯片紧密封装在同一基板上
核心优势	低功耗（比传统模块降40%-50%）、低成本、低延迟、可热插拔维护	极致低功耗（可达1pJ/bit以下）、超高带宽密度、超低延迟
关键挑战	传输距离受限（通常≤2km）、高速率下（如1.6T以上）性能挑战、互联互通性	封装工艺复杂、维护困难（故障需更换整个板卡）、技术和标准尚未成熟
典型应用	数据中心机柜内短距连接、边缘计算、成本敏感场景	AI/超算中心核心互联、1.6T/3.2T及以上超高速场景
产业生态	光模块厂商（中际旭创、新易盛等）主导，易融入现有生态	芯片巨头（博通、英伟达等）主导，技术壁垒高

新材料新工艺引入推动性能持续提升。薄膜铌酸锂调制器具有高带宽、低驱动电压特点，成为800G以上速率重要选择。异质集成技术通过将III-V族材料与硅基芯片集成，破解硅发光效率低难题。光电混合集成技术通过2.5D/3D封装将硅光芯片与CMOS驱动芯片垂直集成，突破"光进电退"的物理限制。

5.2 应用场景拓展

硅光技术应用正从数据通信向更多元场景扩展，开辟第二增长曲线：

车载激光雷达：硅光固态激光雷达方案具有成本低、可靠性高、体积小等优势，适配L3+及以上自动驾驶车辆。2025年全球车载激光雷达市场规模约35亿美元，预计2030年突破100亿美元。硅光技术可将激光雷达成本降至传统的1/5，加速自动驾驶商业化进程。

高性能计算与超算：E级计算对互联带宽和能效提出极高要求。硅光技术可提供高带宽、低延迟互联解决方案，支持超级计算机性能持续提升。国家超算天津中心、深圳中心等机构正积极推进硅光技术在高性能计算中的应用。

卫星互联网与空天通信：硅光技术的高集成度和抗辐照特性适合空间应用场景。上海张江高科895孵化器聚焦硅光技术，积极发掘在卫星互联网等战略性产业的应用潜力。低轨卫星星座建设为硅光技术提供新市场空间。

光计算与量子信息：光计算芯片以光波为信息处理载体，功耗仅为传统AI芯片的1/100，并行处理能力提升1000倍。上海交通大学开发的全光计算芯片支持大规模语义媒体生成模型，为AI算力提供新解决方案。硅光技术也是量子通信和量子计算的关键使能技术。

5.3 产业生态演进

硅光产业生态呈现垂直整合与专业分工并存的发展态势。一方面，英特尔、博通等国际巨头通过垂直整合布局全产业链；另一方面，设计-代工-封测的专业分工模式日益成熟，提升产业效率。

国际并购活跃，产业集中度提升。2025年Marvell以32.5亿美元收购Celestial AI，获得其"光子织物"平台技术，可将芯片间带宽提升25倍。预计2026-2028年全球硅光产业CR5（前五大企业市场份额）将升至70%以上，并购整合成为企业快速获取技术和市场的重要途径。

中国硅光产业生态日益完善，形成龙头引领+差异化竞争的格局。中际旭创、光迅科技等龙头企业全面布局；源杰科技、仕佳光子等企业在核心器件环节实现突破；天孚通信、罗博特科等在封装测试设备领域形成特色优势。武汉光谷、长三角、珠三角等产业集群各具优势，区域协同效应显著。

未来五年是中国硅光产业发展的关键窗口期。随着国产替代深入推进和技术迭代加速，中国有望在硅光模块封装环节全球领先的基础上，进一步向芯片设计、高端制造等产业链上游攀升。2030年硅光芯片国产替代率预计超过80%，武汉光谷有望成为全球前三的硅光芯片研发制造基地。

6 投资逻辑与风险分析

6.1 投资框架与核心逻辑

硅光赛道投资需把握"技术演进"、"国产替代"和"应用拓展"三条主线，根据不同投资周期采取差异化策略。

短期投资逻辑（1-2年）聚焦硅光模块规模化带来的业绩弹性。中际旭创、新易盛等头部模块厂商率先实现1.6T硅光模块大规模量产，有望享受行业高速成长期的高毛利红利。800G/1.6T光模块供需紧张态势可能持续至2026年，价格压力较小，相关企业盈利能力有望持续提升。

中期投资逻辑（2-3年）关注CPO技术导入和上游核心器件突破。CPO作为下一代封装技术，2025年渗透率已突破22%，预计2026年将迎来规模化导入。中际旭创、华工科技等企业的CPO方案已进入送样或小批量阶段，有望抢占市场先机。上游硅光芯片、CW激光器等核心器件国产替代加速，源杰科技、仕佳光子等企业技术突破带来份额提升机会。

长期投资逻辑（3-5年）布局全产业链自主可控和新兴应用场景。硅光芯片是产业链价值核心和技术壁垒最高环节，光迅科技、博创科技等企业持续投入研发，有望在国产替代浪潮中受益。车载激光雷达、光计算等新兴应用场景前景广阔，相关布局企业有望打开新的增长空间。

6.2 重点细分领域投资价值

硅光产业链各环节投资价值与风险特征各异，需差异化评估：

硅光模块与CPO设备：直接受益于AI算力投资，业绩能见度高。中际旭创作为全球龙头，在1.6T产品领域具有明显优势，2025年市占率预计50%-70%。新易盛通过收购Alpine获得硅光芯片自研能力，差异化竞争优势明显。华工科技技术突破快，海外订单高速增长。该环节主要风险是竞争加剧可能导致价格压力，需关注企业良率控制和成本优势。

硅光芯片与核心器件：技术壁垒高，国产替代空间大，毛利率水平较高。源杰科技作为国内大功率硅光CW激光器龙头，产品性能国际领先，受益于供应链本土化趋势。天孚通信光引擎产品毛利率达57%，技术壁垒显著。该环节主要风险是研发投入大、周期长，需关注企业技术迭代能力和客户验证进展。

材料与设备：产业链基础环节，市场稳定性高。有研硅的高纯度硅衬底已实现自主可控。罗博特科通过收购ficonTEC掌握光芯片自动化微组装与精密测试技术，受益于产能扩张。该环节主要风险是高端材料设备仍依赖进口，需关注供应链安全性和技术突破进度。

6.3 风险因素与投资注意事项

硅光赛道投资需重点关注以下风险因素：

技术迭代风险：硅光技术处于快速发展期，3.2T/6.4T速率突破不及预期，CPO封装良率提升缓慢可能影响产业化进程。新兴技术路径可能对现有方案形成替代，如全光计算技术成熟可能改变传统光互连需求。

对比维度	传统电子计算	光电混合计算	全光计算 (目标)
信息载体	电子	电子 + 光子	纯光子
核心优势	技术成熟，逻辑控制精确	在特定环节（如数据传输）提升速度与能效	超高速、极高并行性、理论上极低功耗
运算速度	受限于晶体管线宽和发热	介于二者之间	时钟频率可达100GHz甚至太赫兹(THz)量级
并行能力	有限，依赖多核架构	较强，光互连提供高带宽	天然并行，光波分复用可同时处理海量数据流
技术挑战	逼近物理极限，功耗墙、散热墙	光电转换瓶颈，系统复杂	光学逻辑器件集成、非线性材料、全光存储
成熟度	完全成熟，广泛应用	已商业化应用（如硅光模块）	实验室研发与原理验证阶段

市场竞争风险：行业高景气度吸引大量资本投入，可能导致产能过剩和价格战。国际巨头可能采取降价策略挤压国内企业利润空间。需关注企业的核心技术壁垒和成本控制能力。
供应链风险：高端设备（如光刻机）、核心材料（如磷化铟外延片）仍依赖进口，地缘政治因素可能导致供应链中断。需关注企业的供应链多元化和本土化进程。
商业化风险：车载激光雷达等新兴应用场景落地进度可能慢于预期，影响需求释放。AI数据中心资本开支可能受宏观经济影响出现波动。

投资建议：采取组合投资策略，分散单一技术路线和应用场景风险。短期优先配置业绩确定性高的硅光模块龙头；中长期逐步增加上游核心器件和芯片企业的权重。建议关注季度收入增长率、毛利率变动、研发投入占比等关键指标，动态评估企业竞争力。需清醒认识技术、市场、供应链等多重风险因素，理性分析、审慎决策，把握硅光赛道投资机会。
