2026年PCB价格全线看涨!材料短缺遇上AI热潮,成本压力如何化解?

目前大家已知的存储芯片，金，铜，银等贵重金属一路暴涨，都推到了历史最高水平，大家在屯黄金，屯存储芯片，其实还有远见的电子料采购专家都已经偷偷在关注那看起来毫不在意的PCB（裸板线路板）正在酝酿着一场巨大的涨价潮。从2025年PCB股票“封神”开始，这一张薄薄的电路板背后，全球AI算力竞赛正推动上游材料市场格局生变。行业预测显示，2026年全球PCB产值将冲击1.3兆元。

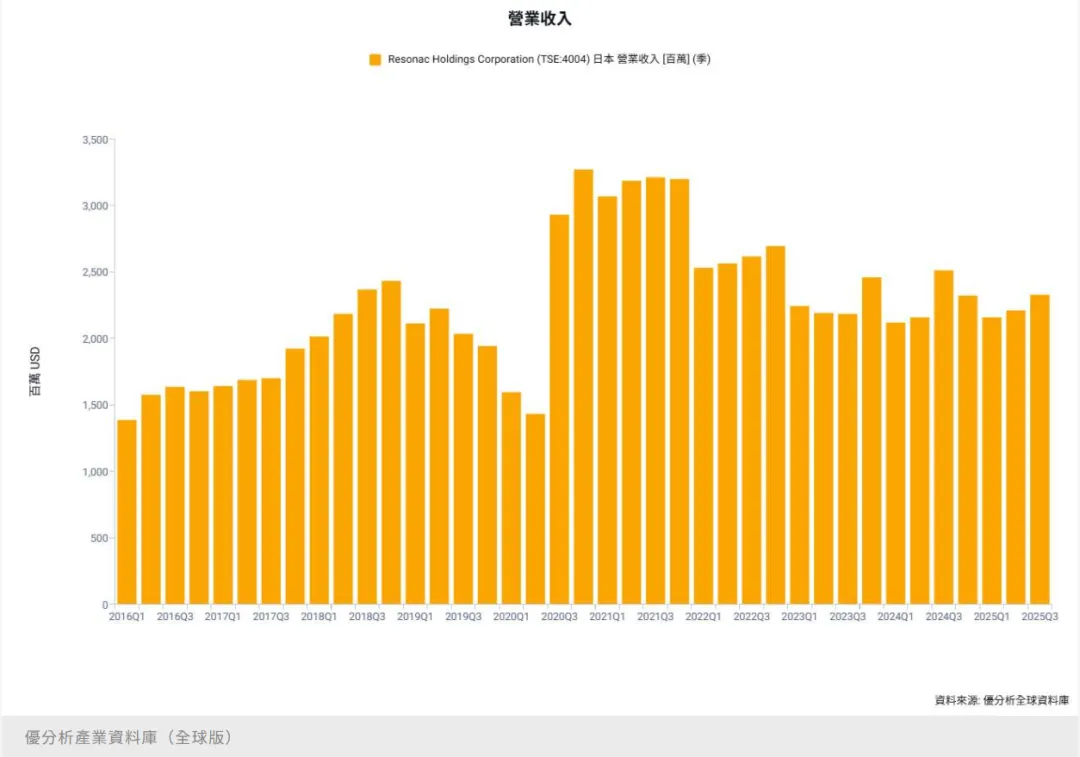

新年伊始，日本半导体材料巨头Resonac（昭和电工）宣布，自2026年3月1日起调涨铜箔基板（CCL）及黏合胶片价格，涨幅超过30%。这被视为PCB行业新一轮涨价潮的明确信号。

业内分析师透露，此次涨价的原因包括铜箔、玻纤布等关键原材料供需紧张、价格飙升，以及人事和运输成本的显著上升。

01 涨价潮起：从上游材料到终端产品的传导效应

Resonac的涨价声明并非孤例，而是整个产业链供需失衡的缩影。驱动此次涨价的核心逻辑在于高端需求爆发与基础材料短缺。

用于AI芯片载板的先进玻纤布几乎由日本日东纺独家供应，面对苹果、AMD与英伟达等巨头直接上门争取货源，其产能也无法即时跟上。市场普遍认为，玻纤布的短缺状况可能要到2027年下半年新产能开出后才会缓解。

在材料成本构成中，覆铜板约占PCB生产成本的20%-40%，而铜箔在覆铜板成本中又占30%-50%。原材料端的任何价格波动，都会直接而迅速地传导至PCB制造成本。

02 深层推力：AI需求引爆高端PCB市场

2026年PCB价格上涨的根本驱动力来自AI算力需求。市场预测，2025/2026年AI相关PCB的市场规模有望达到56亿和100亿美元。

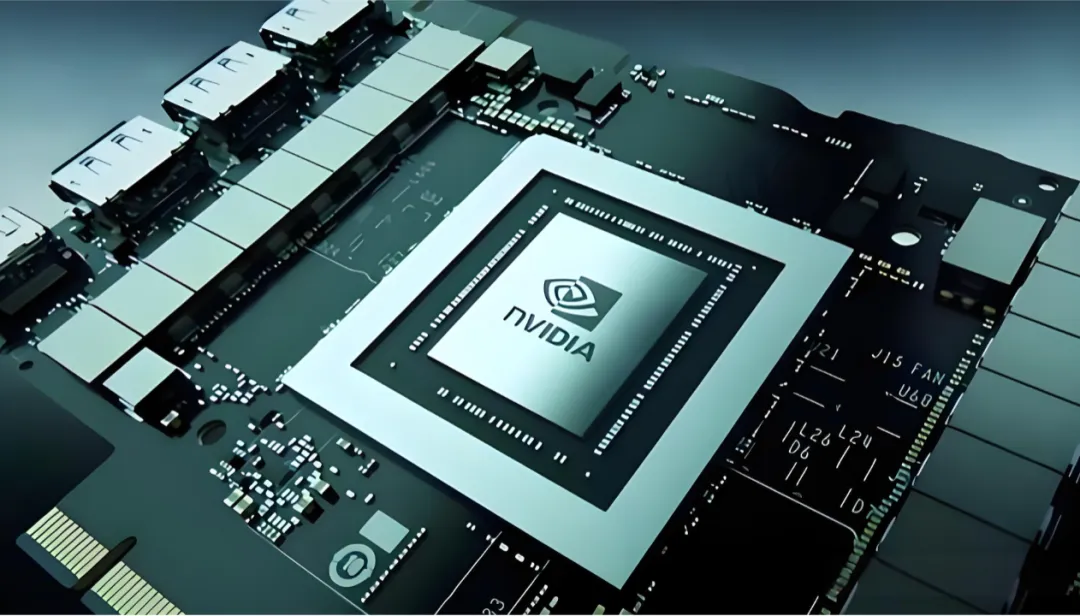

AI服务器对PCB的要求产生了质变。传统服务器的PCB层数通常在16-24层，而像英伟达即将量产的Rubin平台，要求PCB层数堆叠至40层以上。

为支撑AI服务器平台，PCB层数提升至34–50层已成标准，高阶材料如M8、M9等级的铜箔基板（CCL）陆续导入。

据行业观察，当前AI服务器所用PCB的单价已飙升至20万美元以上，是传统服务器的十倍有余。这直接印证了高端PCB市场正经历量价齐升的行情。

03 成本透视：多层因素叠加下的精密计算

PCB的成本构成复杂，其最终价格由原材料、加工成本、良率管理及合理利润等多个环节决定。本次涨价的影响因PCB类型不同而异。

PCB类型	涨价核心影响环节	相对成本涨幅	主要应用领域
多层通孔板	铜箔基板、玻纤布等基础材料	中高	消费电子、汽车电子、工控
HDI板	高端CCL、激光钻孔、更密集工艺	高	智能手机、轻薄设备
IC载板/先进封装板	高速铜箔（HVLP）、Low Dk玻纤布、特种树脂	非常高	AI服务器、高端GPU、HBM
高频高速板	Rogers等特种板材、精密阻抗控制	高	5G基站、雷达、通信设备

除了材料，复杂的生产工艺和设计规格也是成本的重要组成部分。任何影响生产的因素，如板材类型、层数、线宽/线距、孔的类型（如盲孔、埋孔）、表面处理方式（如沉金ENIG对比喷锡HASL）以及交期要求，都会最终反映在报价上。

金价暴涨下的PCB沉金困境：如何寻找替代方案助你省下40%的成本

04 需求井喷：多领域共振下的供给挑战

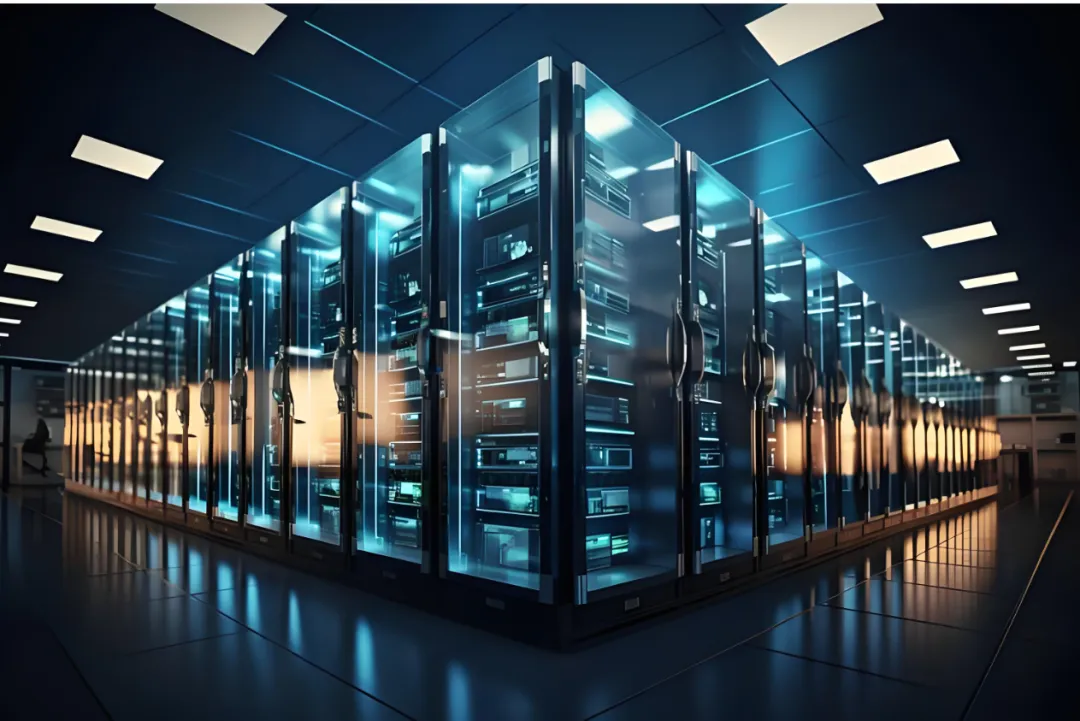

AI服务器需求呈现爆发式增长，2025年全球出货量增长85%，直接拉动高端PCB需求。同时，2025年全球新能源汽车销量突破2500万辆，车载雷达用PCB需求攀升；5G基站建设也带动高频PCB需求增长35%。

然而，供给端面临严峻挑战。以AI PCB核心材料之一的HVLP4级高速铜箔为例，2025年月需求已达850吨，而月产能仅700吨，缺口超17%。随着2026年1.6T光模块放量，预计HVLP铜箔月需求将突破3000吨，但有效产能仅约1300吨，缺口将扩大至惊人的57%。

由于AI厚板工艺中钻针寿命急剧缩短，其价格在2025年已上涨20%-30%。供给端的多重约束短期难以缓解，高端PCB生产设备的交货周期可能长达18个月。

05 格局重塑：从成熟产业到战略物资

PCB上游材料正在从过去的成熟产业，转变为AI供应链中的关键战略物资。日本材料厂商在先进封装用材料市占率约40%至50%，在技术上具备明显优势。

市场权力向上游集中，具备技术和产能双重优势的头部材料厂话语权增强。例如，HVLP高速铜箔70%的产能集中在日本少数企业手中。PCB行业竞争格局也因此分化，头部制造企业通过技术壁垒绑定核心客户，业绩持续高增。

这种转变意味着，过去作为“成本中心”的上游原材料，如今已成为影响下游终端产品竞争力的战略资源。供应链的稳定性变得前所未有的重要。

06 未来展望：国产替代与行业应对

面对价格上涨和供应紧张，行业正在积极寻求应对之策。国产替代成为缓解供给紧张、突破技术壁垒的关键路径。政策层面也在提供支持，例如通过研发投入补贴鼓励高端PCB技术攻关。

对于下游电子品牌和制造企业而言，优化设计以降低成本变得更加重要。采取可制造性设计（DFM）原则，在满足性能的前提下，尽可能简化电路设计、减少层数、使用标准元件、优化PCB尺寸与形状，能够有效对冲一部分材料上涨的压力。

加强与供应链的协作和长期规划也至关重要。考虑到高端材料的长交货周期和验证流程（新供应商进入需1-2年验证期），提前锁定产能和进行联合技术开发，是保障供应的有效手段。

业内人士普遍认为，这轮由AI需求和材料短缺共同驱动的PCB价格上涨，并非短期波动。正如日本材料厂商所面临的成本压力一样，整个产业链都在重新评估定价与供应模式。

随着AI算力需求的持续爆发和新技术平台的迭代，高端PCB作为承载先进计算的物理基础，其价值和战略地位已被市场重新定义。

未来，谁能更好地管理供应链、优化设计以提升材料使用效率，并前瞻性地布局先进技术，谁就能在这轮行业变局中掌握主动权。

笔者已整理部分替代材料方案和部分工序成本，敬请请关注，下篇分享！

最后，欢迎大家留言探讨未来高端PCB我们如何国产化！
