新能源高压连接器:结构解析与行业应用

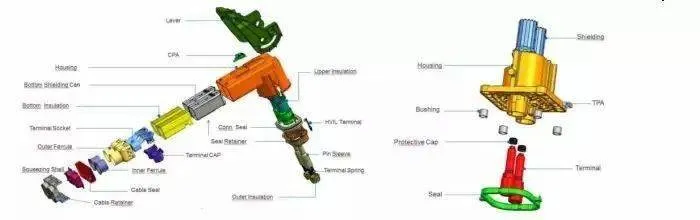

高压连接器是一个结构精密的系统，主要由以下几部分构成：

• 机壳：包含公端与母端，构成连接器的主体框架

• 端子：公端子与母端子相互配合，确保电流稳定传输

• 屏蔽罩：用于抑制电磁干扰

• 密封系统：包括尾部、线端、接触区等位置的密封，保障连接安全

• 防护装置：例如尾部防护盖等

• 高压互锁系统：重要的安全保护机制

这些部件协同作用，保证高压连接器在复杂工况下仍能保持稳定可靠的性能。

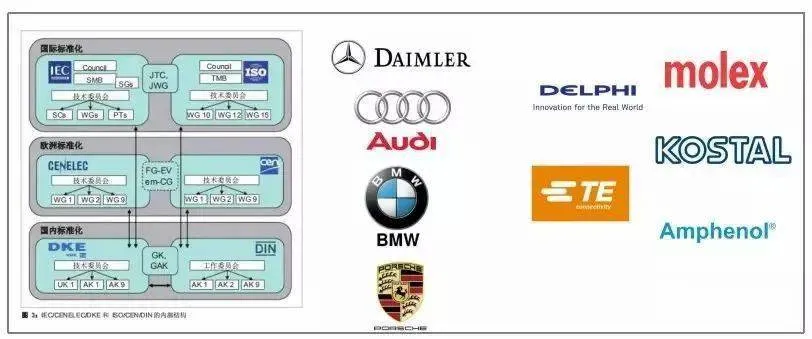

高压连接器的设计与生产需遵循严格的行业规范。目前全球主要有两大标准体系：

▶ 欧洲标准

以奥迪、宝马、戴姆勒和保时捷等主要汽车厂商共同制定的LV系列标准为代表。德国在汽车工业领域具有重要影响力，在标准制定与推广中发挥着关键作用。该标准对安装界面尺寸等细节也有明确要求，体现出欧洲车企对精度的严谨态度。

▶ 北美标准

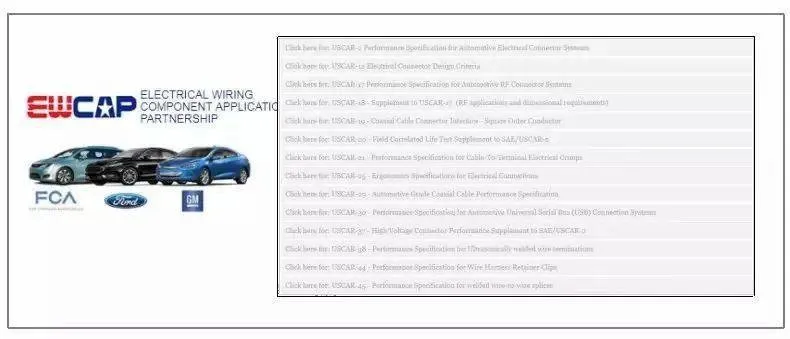

主要由SAE-USCAR系列标准构成，其制定方是由克莱斯勒、福特和通用汽车组成的EWCAP组织。该组织成立于1994年，为适应混合动力汽车的发展，于2008年将电压等级从20V提升至600V。

全球多家知名连接器制造商，如TE、Amphenol、Kostal、Molex、Delphi等，均积极参与这些标准的制定与应用。

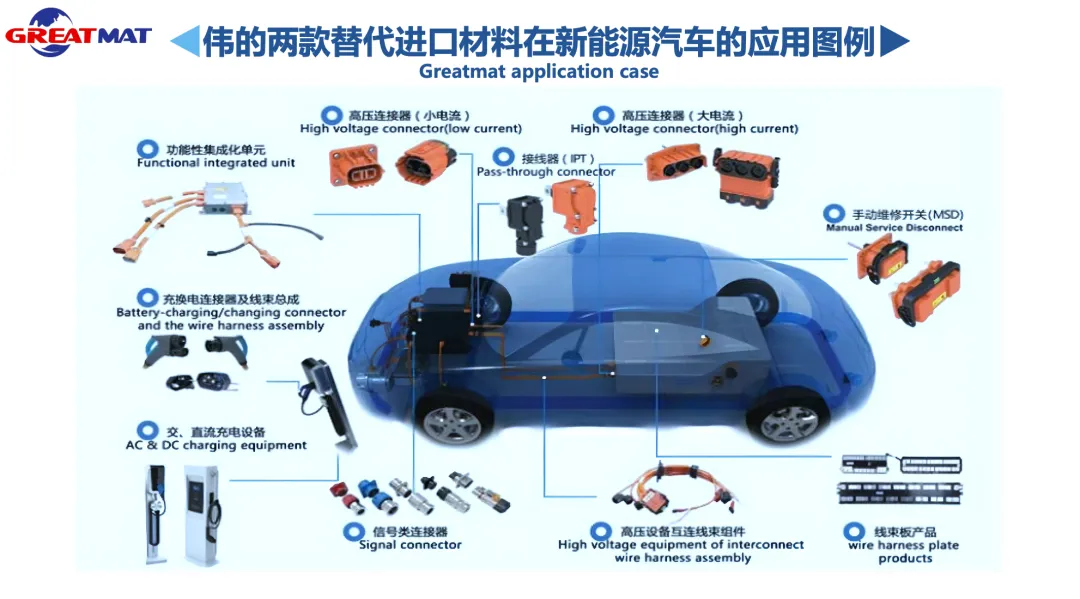

在整车中，根据线束连接方式的不同，高压连接器主要分为以下两类：

▶ 螺栓连接

该方式通过螺栓直接固定，具有较高的可靠性。螺栓提供的紧固力可有效抵御车辆行驶中的振动影响，同时成本相对较低。

但螺栓连接需要一定的安装操作空间，与当前汽车平台化、紧凑化的发展趋势存在一定矛盾。此外，在批量装配和售后维修中，过多的螺栓也可能增加操作失误的风险。因此，这种连接方式常见于早期混合动力车型，以及目前乘用车的三相电机线束、商用车的电池动力输入输出等特定场景。

▶ 插合连接

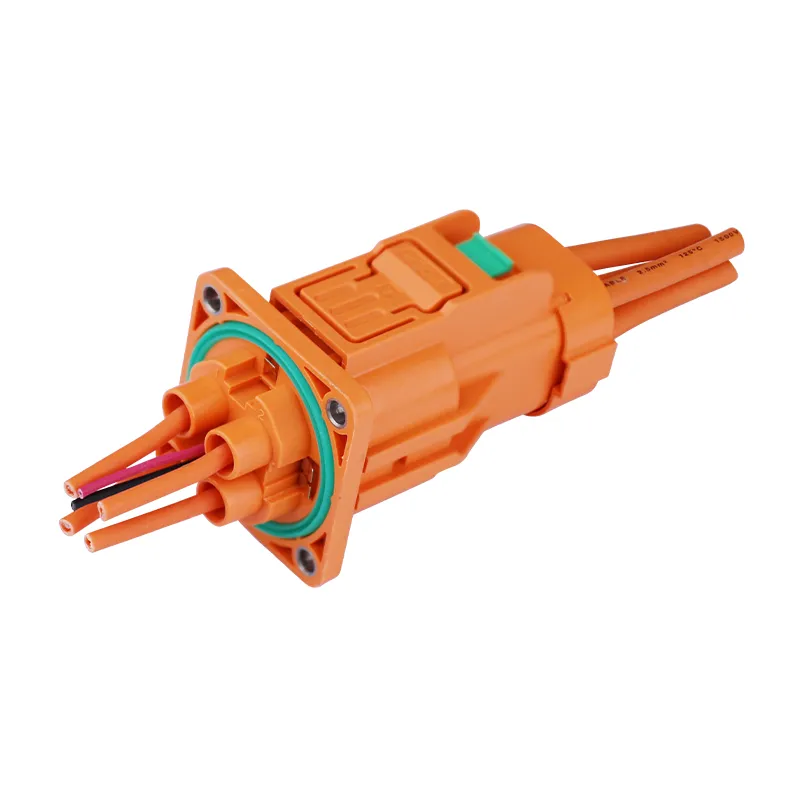

插合连接器通过公母端子的对插实现电气连接，具有占用空间小的优势，尤其适合在狭窄位置安装。随着线缆截面积和电流承载需求的提高，插合连接技术也在持续发展。

现代大电流插合连接器已从早期的公母端直接接触，发展为采用弹性导体作为中间接触介质。这种设计通过导电性能更好的材料和弹性结构，降低了接触电阻，提升了大电流连接的可靠性。

弹性导体的形式多样，包括簧式、冠簧、片簧、线簧、爪簧等，也有弹簧式、MC表带式、ODU线簧式等多种变形结构。

在实际应用中，插合形式主要分为圆形和片式两种：

• 圆形插合：

在国内多款车型中较为常见，Amphenol、TE等厂商的8mm及以上大电流连接器多采用此类设计

• 片式插合：

以Kostal的PLK contact为代表，在早期的日美混合动力车型中应用广泛，例如Prius、Tesla等品牌均有相关应用

从成本与散热效率角度考虑，片式设计相比传统圆形簧式具备一定优势。但具体选用哪种形式，仍需结合实际应用需求及各厂商的设计理念进行综合判断。

高压连接器作为新能源汽车的关键组成部分，其技术发展直接影响整车的性能与安全。随着新能源汽车技术的不断演进，高压连接器的设计标准与性能要求也将持续提高，为整个产业的发展提供扎实的技术基础。
